DIYsound BMS 6S 4S 8S LiFePO4 3.2V 14.6V 21.9V Li-ion 32650/18650 แบตเตอรี่วงจรควบคุมการทำงานของแบตเตอรี่ ลิเทียมฟอสเฟต

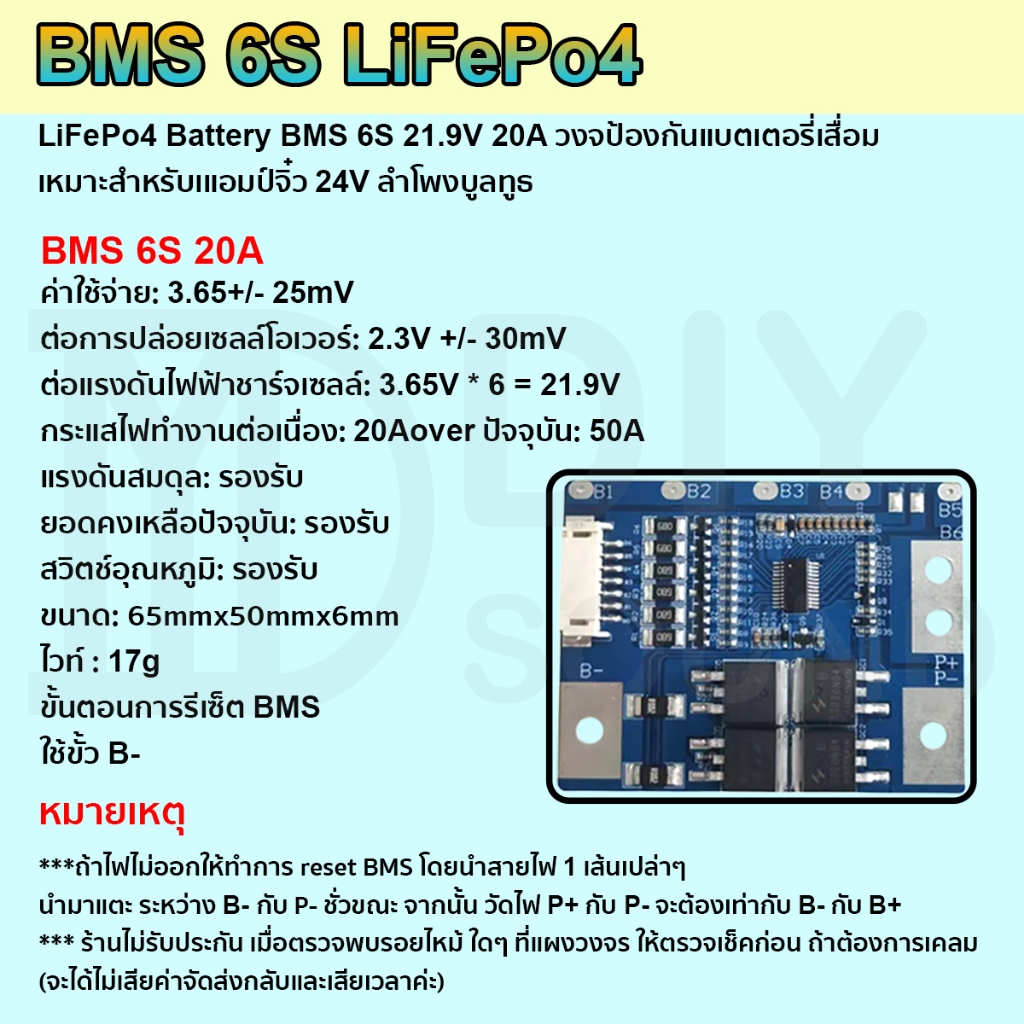

BMS 6S LiFePo4：

LiFePo4 Battery BMS 6S 21.9V 20A วงจป้องกันแบตเตอรี่เสื่อม เหมาะสำหรับเแอมป์จิ๋ว 24V ลำโพงบูลทูธ

BMS 6S 20A
ค่าใช้จ่าย: 3.65+/- 25mV
ต่อการปล่อยเซลล์โอเวอร์: 2.3V +/- 30mV
ต่อแรงดันไฟฟ้าชาร์จเซลล์: 3.65V * 6 = 21.9V
กระแสไฟทำงานต่อเนื่อง: 20Aover ปัจจุบัน: 50A
แรงดันสมดุล: รองรับ
ยอดคงเหลือปัจจุบัน: รองรับ
สวิตช์อุณหภูมิ: รองรับ
ขนาด: 65mmx50mmx6mm
ไวท์ : 17g
ขั้นตอนการรีเซ็ต BMS
ใช้ขั้ว B-

• หมายเหตุ
• ถ้าไฟไม่ออกให้ทำการ reset BMS โดยนำสายไฟ 1 เส้นเปล่าๆ
• นำมาแตะ ระหว่าง B- กับ P- ชั่วขณะ จากนั้น วัดไฟ P+ กับ P- จะต้องเท่ากับ B- กับ B+
• ร้านไม่รับประกัน เมื่อตรวจพบรอยไหม้ ใดๆ ที่แผงวงจร ให้ตรวจเช็คก่อน ถ้าต้องการเคลม (จะได้ไม่เสียค่าจัดส่งกลับและเสียเวลาค่ะ)

====================================================

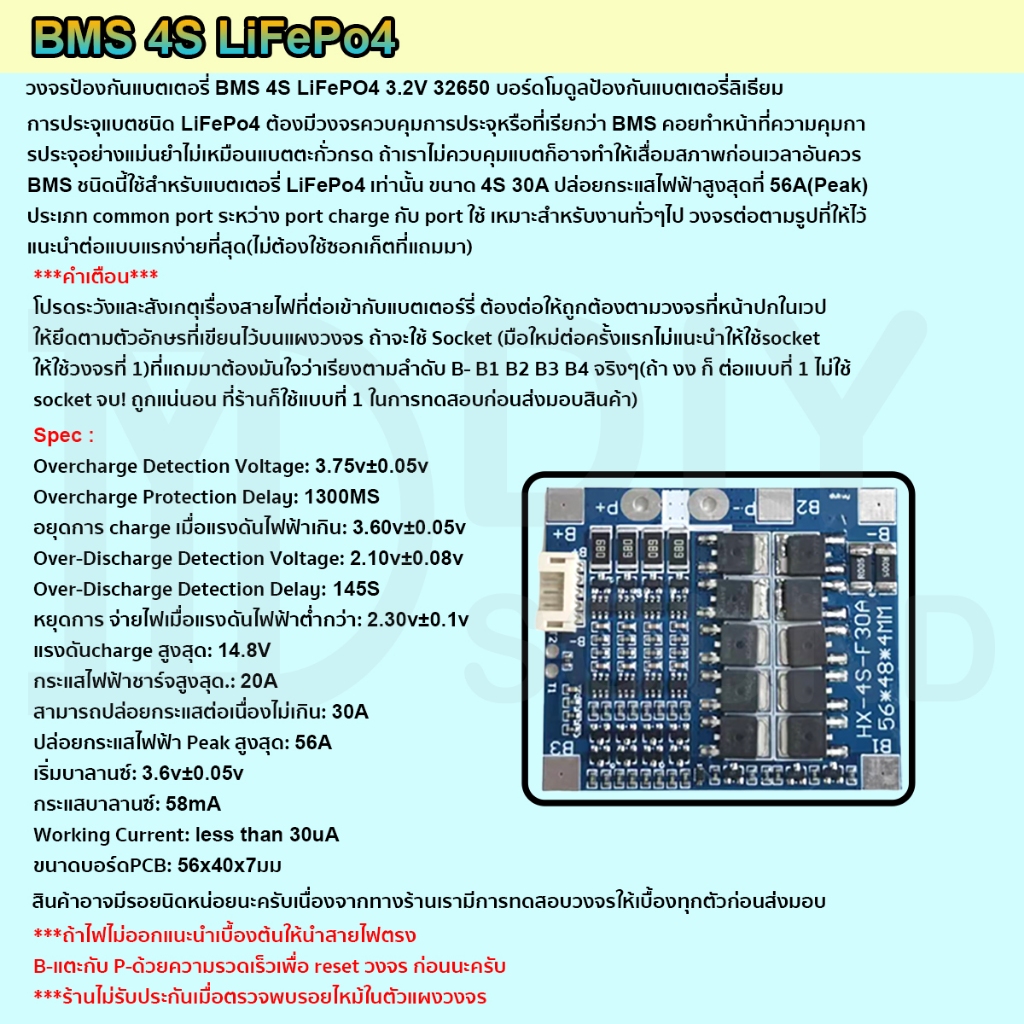

BMS 4S LiFePo4：

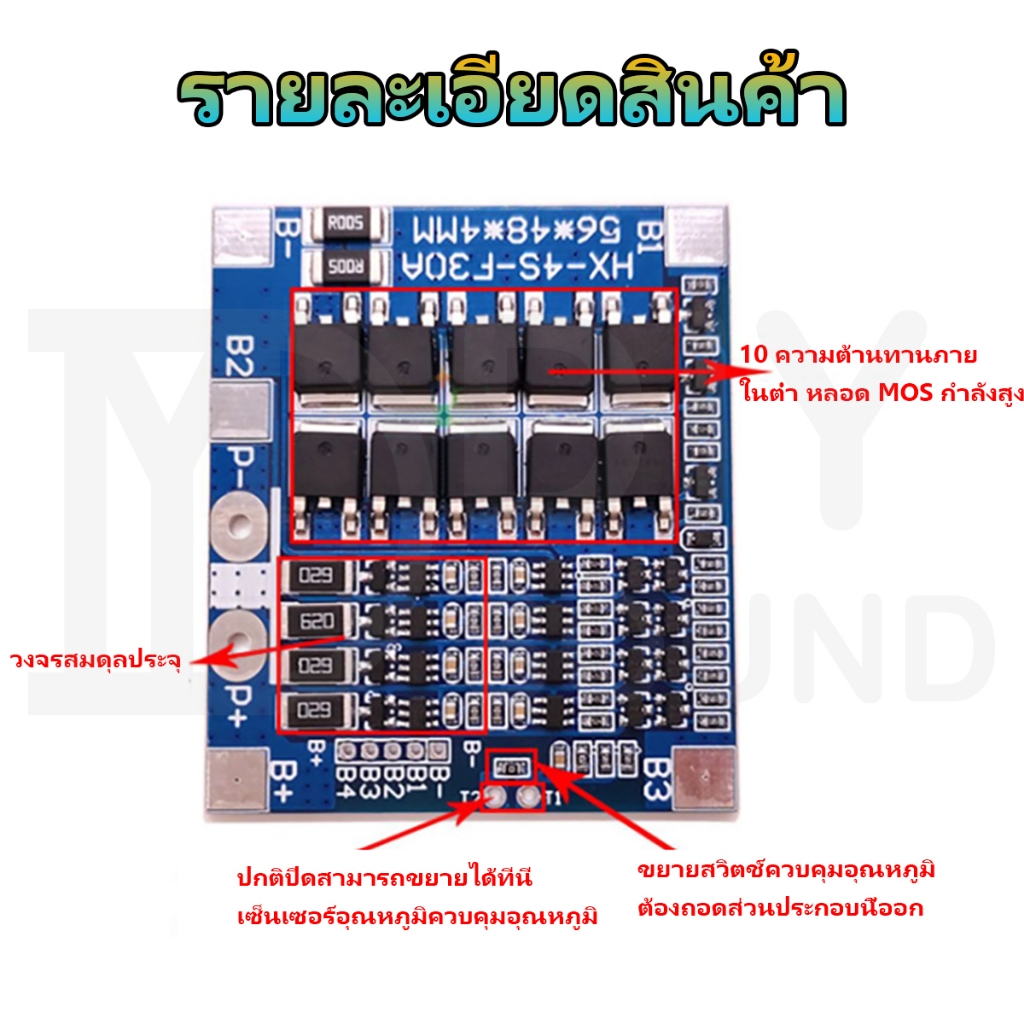

วงจรป้องกันแบตเตอรี่ BMS 4S LiFePO4 3.2V 32650 บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม

การประจุแบตชนิด LiFePo4 ต้องมีวงจรควบคุมการประจุหรือที่เรียกว่า BMS คอยทำหน้าที่ความคุมการประจุอย่างแม่นยำไม่เหมือนแบตตะกั่วกรด ถ้าเราไม่ควบคุมแบตก็อาจทำให้เสื่อมสภาพก่อนเวลาอันควร BMS ชนิดนี้ใช้สำหรับแบตเตอรี่ LiFePo4 เท่านั้น ขนาด 4S 30A ปล่อยกระแสไฟฟ้าสูงสุดที่ 56A(Peak) ประเภท common port ระหว่าง port charge กับ port ใช้ เหมาะสำหรับงานทั่วๆไป วงจรต่อตามรูปที่ให้ไว้ แนะนำต่อแบบแรกง่ายที่สุด(ไม่ต้องใช้ซอกเก็ตที่แถมมา)

***คำเตือน***

โปรดระวังและสังเกตุเรื่องสายไฟที่ต่อเข้ากับแบตเตอร์รี่ ต้องต่อให้ถูกต้องตามวงจรที่หน้าปกในเวป ให้ยึดตามตัวอักษรที่เขียนไว้บนแผงวงจร ถ้าจะใช้ Socket (มือใหม่ต่อครั้งแรกไม่แนะนำให้ใช้socket ให้ใช้วงจรที่ 1)ที่แถมมาต้องมันใจว่าเรียงตามลำดับ B- B1 B2 B3 B4 จริงๆ(ถ้า งง ก็ ต่อแบบที่ 1 ไม่ใช้ socket จบ! ถูกแน่นอน ที่ร้านก็ใช้แบบที่ 1 ในการทดสอบก่อนส่งมอบสินค้า)

Spec :
Overcharge Detection Voltage: 3.75v±0.05v
Overcharge Protection Delay: 1300MS
อยุดการ charge เมื่อแรงดันไฟฟ้าเกิน: 3.60v±0.05v
Over-Discharge Detection Voltage: 2.10v±0.08v
Over-Discharge Detection Delay: 145S
หยุดการ จ่ายไฟเมื่อแรงดันไฟฟ้าต่ำกว่า: 2.30v±0.1v
แรงดันcharge สูงสุด: 14.8V
กระแสไฟฟ้าชาร์จสูงสุด.: 20A
สามารถปล่อยกระแสต่อเนื่องไม่เกิน: 30A
ปล่อยกระแสไฟฟ้า Peak สูงสุด: 56A
เริ่มบาลานซ์: 3.6v±0.05v
กระแสบาลานซ์: 58mA
Working Current: less than 30uA
ขนาดบอร์ดPCB: 56x40x7มม

สินค้าอาจมีรอยนิดหน่อยนะครับเนื่องจากทางร้านเรามีการทดสอบวงจรให้เบื้องทุกตัวก่อนส่งมอบ

• ถ้าไฟไม่ออกแนะนำเบื้องต้นให้นำสายไฟตรง
• B-แตะกับ P-ด้วยความรวดเร็วเพื่อ reset วงจร ก่อนนะครับ
• ร้านไม่รับประกันเมื่อตรวจพบรอยไหม้ในตัวแผงวงจร

====================================================
