หน้าตัดสายกับแรงดันตก สองตัวเลขที่กำหนดว่าระบบคุ้มหรือไม่คุ้ม
ระบบโซล่าที่ลงทุนไปหลายหมื่นบาทอาจคืนทุนช้ากว่าที่คำนวณไว้ ถ้าสายไฟช่วงสำคัญเล็กกว่าที่ควร ไม่ใช่เรื่องความปลอดภัยอย่างเดียว แต่เป็นเรื่องเงินที่หายไปทุกวันโดยไม่รู้ตัว
แรงดันตกคืออะไร และทำไมระบบ DC ถึงโดนหนักกว่า AC
ระบบไฟ AC ในบ้านมีการแปลงแรงดันผ่านหม้อแปลงตลอดเส้นทาง แรงดันตกในสายจึงถูกชดเชยได้บางส่วน แต่ระบบ DC โซล่าเซลล์ไม่มีกลไกนี้ — แรงดันที่หายไปในสายคือหายจริง ไม่มีตัวดึงกลับ
ผลที่เห็นได้ชัดในทางปฏิบัติคือแบตชาร์จช้าลง เพราะแรงดันที่ถึงชาร์จเจอร์ต่ำกว่าที่แผงผลิตได้จริง บางกรณีถ้าแรงดันตกมากพอ ชาร์จเจอร์แบบ MPPT จะไม่สามารถล็อก tracking point ได้ถูกต้อง ประสิทธิภาพการชาร์จหายไปอีกชั้น
แรงดันตกขึ้นกับสองตัวแปรหลัก — กระแสที่ไหลในสาย และ ความยาวของสาย หน้าตัดเล็กและสายยาวคือสูตรที่ทำให้แรงดันตกสูงที่สุด ถ้าระบบชาร์จแบตน้อยกว่าที่ควรทุกวัน รวมหลายปีคือพลังงานที่จ่ายค่าแผงไปแล้วแต่ไม่ได้ใช้
หน้าตัด 2.5 / 4 / 6 / 10 mm² ใช้กับระยะและกระแสแบบไหน
คนส่วนใหญ่เลือกสายจากราคาต่อเมตรก่อน แต่คนที่คิดเรื่องคืนทุนจะดูกระแสและระยะก่อนเสมอ แนวทางจับคู่ที่ใช้ได้จริงในระบบออฟกริดทั่วไป:
- 2.5 mm² — ระยะสั้นไม่เกิน 3 เมตร กระแสต่ำกว่า 10A เช่น สายย่อยจากกล่องรวมไปโหลดเล็กๆ
- 4 mm² — ระยะ 3–8 เมตร กระแสไม่เกิน 20A ใช้ได้กับแผงขนาดกลาง 200–300W ต่อสตริง
- 6 mm² — ระยะ 8–15 เมตร หรือกระแสสูงถึง 30A เหมาะกับแผงหลายแผงอนุกรม หรือระยะสายที่วิ่งจากหลังคาลงมาชั้นล่าง
- 10 mm² — ระยะยาวเกิน 15 เมตร หรือกระแสสูงกว่า 30A ขึ้นไป มักใช้ช่วงแบต-อินเวอร์เตอร์
หลักคิดง่ายๆ คือถ้าระยะยาวขึ้น กระแสคูณระยะ จะพุ่ง ต้องขยับหน้าตัดขึ้นเสมอ อย่าใช้ขนาดเดิมแล้วหวังว่าจะพอ
สายไฟ LINK PV-4SQM มาตรฐาน TUV ฉนวน XLPE-LSZH ทน UV และความร้อน 90°C — แก้ปัญหาการแตกของฉนวนในแดดที่บทความเตือน เหมาะสำหรับช่วงวิ่งกลางแดดโดยตรง
ดูสินค้าสายป้ายเขียน 6mm² แต่วัดจริงได้แค่ 4mm² เรื่องนี้เกิดบ่อยแค่ไหน
บน marketplace มีสายโซล่าที่พิมพ์ขนาดบนเปลือกไม่ตรงกับหน้าตัดจริงอยู่ไม่น้อย บางเส้นพิมพ์ 6 mm² แต่วัดแกนทองแดงได้จริงแค่ 4 mm² หรือน้อยกว่า
ผลคือความต้านทานสายสูงกว่าที่ควร แรงดันตกมากกว่าที่คำนวณ และแกนสายร้อนขึ้นเมื่อกระแสสูง ซื้อถูกกว่า 50 บาทต่อม้วนแต่ได้หน้าตัดน้อยกว่าที่ซื้อ — นี่คือการจ่ายเงินซ้ำโดยไม่จำเป็น เพราะต้องรื้อและเปลี่ยนสายใหม่ก่อนที่ระบบจะคืนทุน
วิธีสังเกตเบื้องต้นโดยไม่ต้องใช้เครื่องมือ: สายทองแดงแท้ขนาด 6 mm² จะหนักและแข็งกว่าสายที่ผสมอะลูมิเนียมหรือ CCA (copper-clad aluminum) อย่างเห็นได้ชัด ดัดงอแล้วแกนต้องไม่หักง่าย ถ้าสายเบาผิดปกติและดัดแล้วรู้สึกกรอบ ให้ระวัง
UV และความร้อน สองตัวทำลายสายไฟโซล่าเซลล์ที่คนมักมองข้าม
สายไฟในบ้านออกแบบมาสำหรับร้อยในผนังหรือเดินในร่ม ไม่ได้โดนแดดโดยตรงทั้งวันทั้งปี ฉนวนที่แตกร้าวในปีที่สองหรือสามคือต้นทุนที่ไม่ได้อยู่ในใบเสร็จตอนซื้อ แต่จะโผล่มาเมื่อต้องรื้อสายและเดินใหม่ทั้งระบบ
ฉนวน PVC กับ XLPE กับ TUV-certified ต่างกันยังไงในทางปฏิบัติ
สาย PVC ธรรมดาที่ใช้ในงานไฟฟ้าทั่วไปจะเริ่มแข็งและแตกร้าวเมื่อโดน UV สะสมในแดดเมืองไทย บางเส้นเห็นรอยร้าวชัดภายในสองปีถ้าวิ่งกลางแดดตลอด ฉนวนแตกในระบบ DC คือความเสี่ยงที่ไม่ควรมองข้าม เพราะอาร์ก DC ไม่ดับเองแบบ AC
XLPE (cross-linked polyethylene) ทนความร้อนและ UV ได้ดีกว่า PVC อย่างมีนัยสำคัญ ทนอุณหภูมิได้ถึง 90°C และยืดหยุ่นกว่าในสภาพอากาศเย็นจัด สายที่ผ่านมาตรฐาน TUV หรือ IEC 62930 / EN 50618 ได้รับการทดสอบอายุฉนวนในสภาวะ UV สะสม ความชื้น และอุณหภูมิสูงอย่างจริงจัง ต่างจากสายที่พิมพ์คำว่า "solar cable" บนเปลือกโดยไม่มีการรับรองใดๆ
สายไฟ PV 4 mm² เกรด TUV H1Z2Z2-K ทนแรงดัน 1500V — ตรงกับสเปกที่บทความแนะนำสำหรับช่วงแผง-ชาร์จเจอร์ที่มีกระแสสูง ฉนวน 2 ชั้นทนแดดและฝนเมืองไทย
ดูสินค้าผลในทางปฏิบัติคืออายุสายต่างกันหลายปี สายมาตรฐาน TUV ออกแบบมาให้อยู่ได้ 20–25 ปี ในสภาวะกลางแจ้ง ขณะที่สาย PVC ธรรมดาอาจเริ่มเสื่อมหลังจากนั้นไม่กี่ปี ถ้าคำนวณต้นทุนตลอดอายุระบบ สายถูกกว่าแต่เปลี่ยนเร็วกว่าไม่ใช่ตัวเลือกที่ถูกกว่าเสมอไป
สายที่วางบนหลังคาโดยไม่มีท่อร้อยสาย ต้องการสเปกอะไรเพิ่มเติม
ถ้าสายวิ่งบนหลังคาโดยตรงโดยไม่มีท่อ สเปกที่ต้องการคือ outdoor-rated และ double insulated (ฉนวนสองชั้น) เพื่อทนทั้ง UV และความชื้นจากฝน สายประเภทนี้มักมีเปลือกนอกสีดำที่ผสมสารกันแสง UV เป็นส่วนประกอบ
ถ้าร้อยในท่อ UV อาจไม่ใช่ปัญหาหลัก แต่ความร้อนสะสมในท่อ PVC กลางแดดจัดสามารถดันอุณหภูมิในท่อสูงขึ้นได้มาก ต้องเผื่อ ampacity ของสายเพิ่มประมาณ 20–30% เพราะสายในท่อร้อนระบายความร้อนได้ยากกว่าสายที่วางในที่โล่ง ถ้าเลือกหน้าตัดพอดีตามกระแสปกติโดยไม่เผื่อ สายจะร้อนเกินสเปกในวันแดดจัด
สายไฟ Lumira LPV1F มาตรฐาน TUV และ CE ลวดทองแดงชุบดีบุก ทนความร้อน 90°C — ตรงกับเกณฑ์คุณภาพที่บทความแนะนำ เหมาะสำหรับระบบขนาดกลาง
ดูสินค้าอ่านคู่กัน: สเปคแผงโซล่าเซลล์
แผง-แบต-คอนโทรล เลือกขนาดสายให้ถูกจุดตามตำแหน่งในระบบ
ก่อนกดสั่งสาย ติดไว้ในหัวก่อนว่าระบบโซล่าแบ่งเป็นสามช่วงหลักที่กระแสและแรงดันต่างกัน: แผง-คอนโทรลชาร์จ, คอนโทรลชาร์จ-แบตเตอรี่, และ แบตเตอรี่-อินเวอร์เตอร์ — นี่คือ แผง-แบต-คอนโทรล ที่ต้องเข้าใจก่อนเลือกขนาดสาย เพราะแต่ละช่วงผิดพลาดคนละแบบ
แผง-คอนโทรลชาร์จ สายช่วงนี้รับกระแสสูงสุดของระบบ
สายจากแผงถึงชาร์จเจอร์รับกระแสลัดวงจร (Isc) ของแผงทั้งสตริง ซึ่งเป็นกระแสสูงสุดที่ระบบจะเจอในสภาวะปกติ มาตรฐานการติดตั้งกำหนดให้เผื่อ safety factor อย่างน้อย 1.25x ของ Isc ก่อนเลือกหน้าตัด

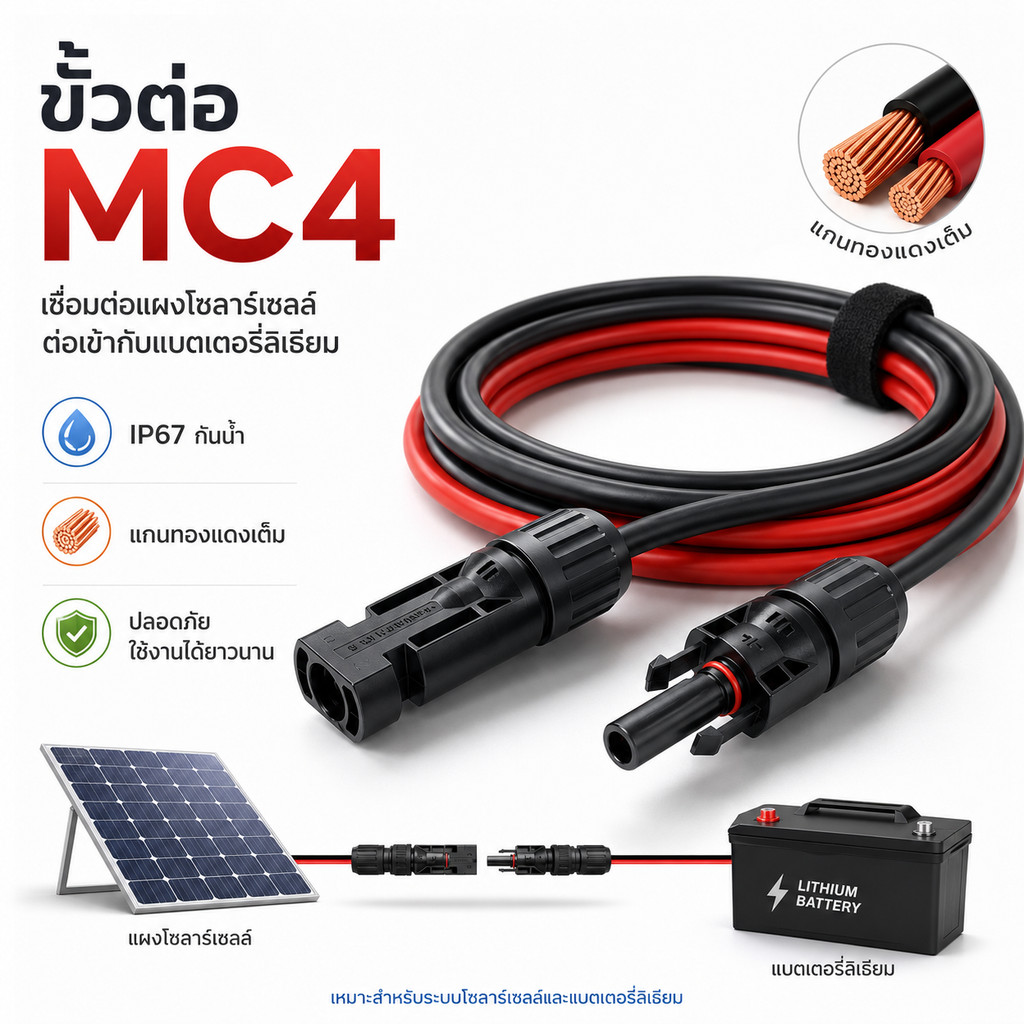

ถ้าแผงมี Isc = 10A สายช่วงนี้ต้องรับได้อย่างน้อย 12.5A และถ้าระยะสายยาวเกิน 5 เมตรต้องขยับหน้าตัดขึ้นเพื่อคุมแรงดันตกด้วย การใช้ connector MC4 ที่รองรับขนาดสายจริงก็สำคัญ — MC4 ที่ย้ำกับสายผิดขนาดจะหลวมและเกิดความต้านทานสูงที่หัวต่อ ทำให้จุดนั้นร้อนผิดปกติ
สายไฟ Lumira PV1-F 4 mm² ยาว 10 เมตร พร้อมเข้าหัว MC4 และหางปลา มาตรฐาน TUV — ครบครันสำหรับช่วงแผง-ชาร์จเจอร์ ไม่ต้องซื้อหัวต่อแยก ลดความเสี่ยงจากการต่อผิด
ดูสินค้าขั้ว MC4 PSI 1500V IP68 ทนแดดและฝน -40°C ถึง 70°C — ส่วนประกอบสำคัญในการต่อสายให้แน่นและปลอดภัย ป้องกันปัญหาหลวมที่ทำให้แรงดันตกตามที่บทความเตือน
ดูสินค้าคอนโทรลชาร์จ-แบตเตอรี่ กระแสสูงระยะสั้น ต้องหนาแต่ไม่ต้องยาว
ช่วงนี้กระแสอาจสูงกว่าช่วงแผง-ชาร์จเจอร์ด้วยซ้ำ เพราะชาร์จเจอร์บางรุ่นดึงกระแสออกฝั่งแบตสูงกว่ากระแสฝั่งแผง หลักง่ายๆ คือ สายหนาแต่สั้น — ระยะควรสั้นที่สุดเท่าที่จัดวางได้ เพราะยิ่งสั้นยิ่งลดแรงดันตกโดยไม่ต้องเพิ่มหน้าตัด
แนวทางขนาดขั้นต่ำสำหรับช่วงนี้:
- ชาร์จเจอร์ 20A → สายอย่างน้อย 4 mm² ระยะไม่เกิน 1.5 เมตร
- ชาร์จเจอร์ 30–40A → สายอย่างน้อย 6 mm²
- ชาร์จเจอร์ 60A ขึ้นไป → สายอย่างน้อย 10 mm² และควรให้ช่างตรวจ
ขั้วแบตที่ร้อนผิดปกติมักมาจากสายเล็กเกินไปในช่วงนี้ ถ้าจับขั้วแบตแล้วรู้สึกร้อนหลังชาร์จสักพัก ให้เช็กขนาดสายและความแน่นของขั้วต่อก่อนเป็นอย่างแรก
สายไฟ LINK PV-DC ทองแดงแท้ เคลือบดีบุก ขนาด 4-6 mm² ฉนวน 2 ชั้น XLPE — ให้ผู้อ่านตัวเลือกขนาดใหญ่ขึ้นสำหรับระบบกระแสสูง เช่นช่วงแบต-อินเวอร์เตอร์
ดูสินค้าแบตเตอรี่-อินเวอร์เตอร์ ช่วงที่กระแสสูงที่สุดในระบบ ผิดพลาดไม่ได้
อินเวอร์เตอร์ดึงกระแสจากแบตสูงมากตอน peak load — อินเวอร์เตอร์ 1,000W ที่แรงดันแบต 12V ดึงกระแสได้ถึง 80–90A ขณะโหลดสูงสุด สายในช่วงนี้ต้องสั้นและหนาเป็นสิ่งจำเป็น ไม่ใช่ทางเลือก
สายที่เล็กเกินไปในช่วงนี้จะร้อนจัด แรงดันตกมาก และในกรณีเลวร้ายสายอาจไหม้หรือเกิดอาร์ก DC ซึ่งไม่ดับเองแบบ AC ต้องมีเบรกเกอร์ DC ขนาดเหมาะสมตัดวงจรได้ทันเสมอ ช่วงนี้ถ้าไม่แน่ใจเรื่องขนาดสายและการป้องกัน ให้ช่างไฟตรวจก่อนใช้งานจริง — งานไฟ DC กระแสสูงขนาดนี้ไม่ใช่จุดที่ประหยัดค่าแรงได้คุ้ม
เบรกเกอร์ DC Lumira 1000V 80A/125A — ตัดวงจรเมื่อกระแสเกิน ป้องกันสายไฟจากการไหม้ที่บทความเตือน ต้องติดตั้งตามตำแหน่งกระแสสูงสุดในระบบ
ดูสินค้าระบบที่ใช้ แผง-แบต-คอนโทรล เป็นกรอบเลือกสายตามตำแหน่งจริง จะไม่เจอปัญหาซื้อสายมาแล้วใช้ผิดช่วง ซึ่งเป็นเรื่องที่เกิดบ่อยกว่าที่คิด
วิธีอ่านสเปกสายไฟโซล่าเซลล์ก่อนกดสั่ง ไม่ให้โดนหลอกหน้าตัด
สายโซล่าบน marketplace มีทั้งของที่สเปกตรงและของที่พิมพ์เกินจริง ไม่ต้องใช้เครื่องมือพิเศษในการกรอง แค่รู้ว่าต้องดูอะไรก็ลดความเสี่ยงได้มาก
ดูน้ำหนักต่อเมตรและความยืดหยุ่นของแกนทองแดง
ทองแดงหนักกว่าอะลูมิเนียมประมาณสามเท่าต่อปริมาตรเดียวกัน สาย CCA (copper-clad aluminum) ที่ใช้แกนอะลูมิเนียมชุบทองแดงบางๆ จึงเบากว่าสายทองแดงแท้ขนาดเดียวกันอย่างชัดเจน ถ้าหิ้วสายม้วนแล้วรู้สึกเบาผิดปกติ ให้ตั้งข้อสังเกตไว้ก่อน
แกนทองแดงแท้ดัดงอได้โดยไม่หักง่าย และกลับคืนรูปได้ดีกว่า ถ้าสั่งจำนวนมาก ขอตัดตัวอย่าง 1 เมตรมาชั่งก่อนเป็นวิธีที่ตรงที่สุด — สายทองแดงแท้ขนาด 4 mm² ยาว 1 เมตร ควรหนักประมาณ 35–40 กรัม ขึ้นไป ถ้าเบากว่านี้มากให้ระวัง
มาตรฐานที่ควรมีบนเปลือกสาย TUV IEC EN 50618
สายโซล่าเซลล์คุณภาพดีจะพิมพ์มาตรฐานบนเปลือกสายตลอดความยาว ไม่ใช่แค่บนกล่อง มาตรฐานที่ควรมองหา:
- TUV — การรับรองจากสถาบันทดสอบเยอรมัน ครอบคลุมการทดสอบ UV, ความชื้น, อุณหภูมิ
- IEC 62930 — มาตรฐานสากลสำหรับสายไฟโซล่าเซลล์โดยเฉพาะ
- EN 50618 — มาตรฐานยุโรปสำหรับสาย DC ระบบโซล่า รับรองอายุการใช้งานในสภาวะกลางแจ้ง
สายที่ผ่านมาตรฐานเหล่านี้ผ่านการทดสอบอายุฉนวนในสภาวะ UV สะสมต่อเนื่อง ทนอุณหภูมิสูงสุดที่ระบุ และฉนวนไม่แข็งเปราะในอุณหภูมิต่ำ ถ้าสายไม่มีตัวเลขมาตรฐานใดเลยพิมพ์บนเปลือก แค่เขียนว่า "solar cable" หรือ "PV wire" เฉยๆ — ให้ถามร้านค้าก่อนว่ามีใบรับรองไหม ถ้าไม่มีก็ตัดสินใจได้เลยว่าจะรับความเสี่ยงหรือเปล่า
อุปกรณ์กันฟ้าผ่า Suntree DC SPD 1500V — ป้องกันไฟกระชากที่อาจทำให้สายไฟและระบบเสียหาย โดยเฉพาะในช่วงที่วิ่งกลางแดดตามที่บทความระบุ
ดูสินค้า
