เสียงคลิกที่ได้ยินกับการล็อกที่เกิดขึ้นจริงไม่ใช่เรื่องเดียวกัน
MC4 ออกแบบมาให้ล็อกด้วยเสียงคลิก แต่เสียงคลิกไม่ได้การันตีว่าหน้าสัมผัสเข้าถึงกันเต็มที่ นี่คือจุดที่หลายระบบพลาดตั้งแต่วันแรก
โครงสร้าง MC4 มีกี่ชั้นและแต่ละชั้นทำงานยังไง
ข้อต่อ MC4 ดูเหมือนเสียบง่าย แต่ข้างในมีสามชั้นที่ต้องทำงานพร้อมกัน ชั้นแรกคือ pin ทองแดง ตัวผู้-ตัวเมียที่ต้องสัมผัสกันเต็มหน้า ชั้นที่สองคือปลอกพลาสติก ที่ห่อหุ้มและกันน้ำ ชั้นที่สามคือกลไกล็อก ที่มีขอเกี่ยวเล็กๆ สองข้างซึ่งต้องกระดิกเข้าร่องพร้อมกัน
เสียงคลิกเกิดจากขอเกี่ยวเข้าร่อง ซึ่งเกิดขึ้นได้แม้ pin ทองแดงข้างในยังสัมผัสกันไม่เต็มที่ ถ้าสายที่ crimped เข้า pin ยาวไม่พอ หรือ pin ไม่ได้กดเข้าปลอกสุด ขอเกี่ยวก็ล็อกได้ก่อนที่หน้าสัมผัสจะเชื่อมกัน ผลคือกระแสไหลผ่านพื้นที่สัมผัสที่เล็กกว่าที่ควร ความต้านทานสูงขึ้น และความร้อนก็ตามมา
ทดสอบว่าล็อกจริงหรือแค่ดูล็อก
วิธีที่ง่ายที่สุดคือดึงทดสอบด้วยมือทันทีหลังเสียบ ดึงตรงๆ ตามแนวสาย ไม่ต้องแรง แค่พอรู้สึกว่ามีแรงต้านหรือเปล่า ถ้าดึงออกมาได้โดยไม่ต้องกดปุ่มปลด แสดงว่าล็อกไม่เข้า ต้องถอดแล้วใส่ใหม่
สัญญาณที่บอกว่าต้องถอดแล้วต่อใหม่:
- ดึงเบาๆ แล้วหลุดโดยไม่ต้องกดปุ่มปลดสองข้าง
- เสียบแล้วได้ยินเสียงคลิกแค่ข้างเดียว (ขอเกี่ยวเข้าแค่ฝั่งเดียว)
- ปลอกตัวผู้กับตัวเมียยังมีช่องว่างระหว่างกัน มองเห็นได้ชัด
- ดึงแล้วรู้สึกว่าหลวม แต่ยังไม่หลุด — แบบนี้อันตรายกว่าหลุดออกเลย เพราะกระแสยังไหลผ่านจุดสัมผัสที่ไม่เต็ม
เครื่องมือที่ควรมีติดมือทุกครั้งที่ต่อข้อต่อ MC4 คือ MC4 spanner หรือประแจขันปลอก ไม่ใช่ไขควงแบน ไม่ใช่คีมปากจระเข้ เพราะปลอก MC4 มีร่องเฉพาะที่ออกแบบมาสำหรับประแจนี้โดยตรง ขันด้วยของอื่นแล้วบิดปลอก น้ำก็เข้าได้

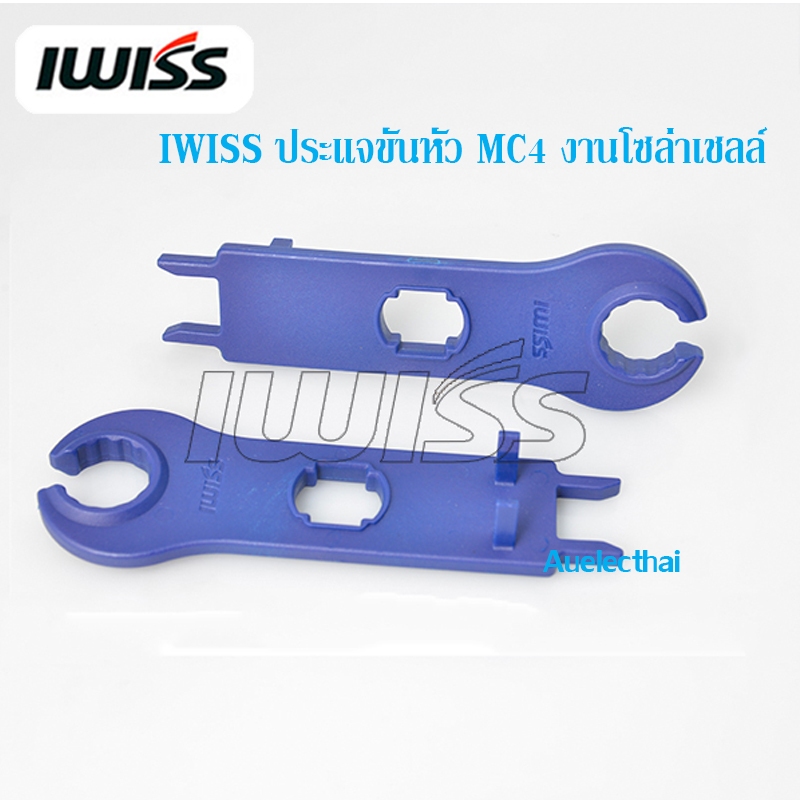

ประแจขัน MC4 IWISS 1 คู่ — ออกแบบเพื่องานติดตั้งโซล่าเซลล์โดยเฉพาะ ช่วยให้ขันข้อต่อ MC4 ให้แน่นตามที่บทความเตือน
ดูสินค้าประแจขัน MC4 IWISS 1 คู่ (A,B) — ครอบคลุมการขันข้อต่อ MC4 ทั่วไปและ Renogy ตามที่บทความแนะนำให้ขันให้แน่นตั้งแต่ติดตั้ง
ดูสินค้าอ่านเพิ่มเติม: สายไฟ DC โซล่าเซลล์
ความร้อนที่จุดต่อ MC4 สะสมยังไงและเมื่อไหรถึงอันตราย
จุดต่อที่หลวมนิดเดียวสร้างความต้านทานเพิ่มขึ้น ความต้านทานแปลงเป็นความร้อน และความร้อนในระบบ DC ที่ไม่มีตัวตัดไฟอัตโนมัติคือปัญหาที่สะสมเงียบๆ
อาร์ก DC ต่างจากอาร์ก AC ยังไง และทำไมถึงอันตรายกว่า
ไฟฟ้ากระแสสลับ (AC) มีจุดที่แรงดันตัดเป็นศูนย์ 50-60 ครั้งต่อวินาที ถ้าเกิดอาร์กขึ้น มันจะดับเองทุกครั้งที่แรงดันผ่านจุดศูนย์นั้น แต่ไฟฟ้ากระแสตรง (DC) จากแผงโซล่าเซลล์ไม่มีจุดตัดแบบนั้น แรงดันคงที่ตลอด อาร์กที่เกิดขึ้นจึงลุกต่อเนื่องได้โดยไม่ดับเอง
ยิ่งระบบมีแผงหลายแผงต่ออนุกรม แรงดัน DC รวมก็ยิ่งสูง บางระบบบ้านอยู่ที่ 300-600V DC อาร์กที่ระดับนั้นร้อนพอที่จะจุดปลอกพลาสติก MC4 ได้ และถ้าอยู่บนหลังคา กว่าจะรู้ก็สายแล้ว ไม่มีเบรกเกอร์ตัวไหนตัดได้ทัน เพราะอาร์ก DC ไม่ใช่ไฟช็อตปกติที่กระแสพุ่งสูงจนเบรกเกอร์ทำงาน มันเป็นความร้อนสะสมที่กระแสยังอยู่ในพิสัยปกติ
สัญญาณที่บอกว่า MC4 บนหลังคาเริ่มมีปัญหา
สิ่งที่น่ากลัวที่สุดคือระบบยังผลิตไฟได้ตามปกติในช่วงแรก แต่มีสัญญาณเล็กๆ ที่สังเกตได้ถ้ารู้ว่าต้องดูอะไร
สัญญาณที่ควรหยุดดูทันที:
- กำลังผลิตตกลงชัดเจนในวันที่แดดดีเหมือนเดิม โดยไม่มีเมฆหรือฝุ่นบนแผง
- กลิ่นพลาสติกไหม้จางๆ โดยเฉพาะช่วงเช้าที่ระบบเพิ่งเริ่มทำงาน
- รอยเปลี่ยนสีหรือรอยไหม้ที่ปลอก MC4 มองเห็นได้จากพื้นด้วยกล้องซูม
- ปลอก MC4 บิดเบี้ยวหรือแตกร้าวจากความร้อนสะสมระยะยาว
ถ้ามี thermal camera หรือ IR thermometer ยิงดูจุดต่อทุกจุดในช่วงที่ระบบทำงานเต็มกำลัง จุดที่ร้อนกว่าจุดอื่นผิดปกติคือสัญญาณชัดที่สุด แต่ถ้าไม่มีเครื่องมือ ให้ดูจากกำลังผลิตเปรียบเทียบกับวันที่สภาพอากาศใกล้เคียงกัน ถ้าตกลงโดยไม่มีเหตุผล จุดต่อสายโซล่าเซลล์คือที่แรกที่ต้องตรวจ
ต่อ MC4 ให้ถูกต้องตั้งแต่ต้น ทำยังไงและต้องระวังอะไร
การต่อ MC4 ที่ถูกต้องไม่ใช่แค่เสียบแล้วกด แต่มีลำดับขั้นตอนที่ถ้าข้ามไปขั้นไหน ปัญหาจะตามมาทีหลังแน่นอน
ลำดับการต่อ MC4 ที่ถูกต้องตั้งแต่ปอกสายถึงขันล็อก
ขั้นตอนที่ถูกต้องมีลำดับชัดเจน ข้ามขั้นไหนแล้วย้อนกลับมาแก้ยาก เพราะปลอกต้องร้อยสายก่อนที่จะ crimp pin เสมอ
ลำดับที่ต้องทำตามทุกครั้ง:
- ร้อยปลอก (ทั้งตัวเมียและน็อตปลอก) เข้าสายก่อน ก่อนทำอะไรทั้งนั้น — ลืมขั้นนี้แล้วต้อง crimp ใหม่
- ปอกฉนวนสาย ยาว 6-7 มม. สำหรับสาย 4mm² และ 7-8 มม. สำหรับ 6mm² — ปอกสั้นเกินแล้ว pin จับสายได้น้อย กระแสไหลผ่านพื้นที่สัมผัสน้อย
- crimp pin ด้วยคีมที่ออกแบบมาสำหรับ MC4 โดยเฉพาะ ไม่ใช่คีมปากแบน ตรวจว่าสายทุกเส้นอยู่ในร่อง pin ก่อนบีบ
- กดสาย+pin เข้าปลอก จนรู้สึกว่าคลิกเข้าร่องในปลอก ดึงทดสอบเบาๆ
- ขันน็อตปลอก ด้วยประแจ MC4 ให้แน่น — นี่คือขั้นที่กันน้ำ IP67 จริงๆ ไม่ใช่แค่เสียบปลอกเข้า
- เสียบตัวผู้เข้าตัวเมีย จนได้ยินเสียงคลิกสองข้าง แล้วดึงทดสอบทันที
ชุดเครื่องมือ MC4 ครบชุด (คีมตัดสาย คีมเข้าหางปลา ประแจขัน MC4) — ครอบคลุมการต่อ MC4 ให้ถูกต้องตั้งแต่ต้นตามที่บทความแนะนำ
ดูสินค้าของถูกกับของได้มาตรฐาน แยกยังไงก่อนซื้อ
MC4 เลียนแบบบน marketplace มีราคาถูกกว่าของมาตรฐานหลายเท่า แต่จุดที่ต่างกันชัดคือวัสดุและความเที่ยงตรงของมิติ ถ้า pin ตัวผู้กับตัวเมียต่างยี่ห้อกัน เส้นผ่านศูนย์กลางต่างกันแม้เล็กน้อย หน้าสัมผัสก็ไม่เต็ม และนั่นคือจุดเริ่มต้นของปัญหาที่เพิ่งพูดถึงทั้งหมด
MC4 ที่ได้มาตรฐาน TÜV หรือ UL จะมีตัวเลขรับรองประทับบนปลอก ความหนาของปลอกสม่ำเสมอ ไม่มีรอยหยักหรือรอยตัดที่หยาบ pin ทองแดงผิวเรียบ ไม่มีรอยกัดกร่อนแม้ยังไม่ได้ใช้ ของเลียนแบบมักมีรอยตัดปลอกที่ขอบไม่เรียบ pin ผิวหยาบ และน้ำหนักเบากว่าที่ควร ถ้าซื้อมาแล้วปลอกบิดง่ายด้วยมือเปล่า ให้สงสัยได้เลยว่าพลาสติกไม่ได้เกรด UV-resistant ที่ทนแดดบนหลังคาได้ตลอด 20 ปี
ขั้วต่อ MC4 Link CB-1002AS แท้ 100% — สินค้า official shop ที่ขายเยอะ (485 sold) ตรงกับข้อต่อที่บทความเตือนว่าต้องล็อกจริง ไม่ใช่แค่ดูเหมือนล็อก
ดูสินค้าขั้วต่อ MC4 1500V 30A มาตรฐาน UL — ขั้วต่อพื้นฐานที่ตรงกับสเปก MC4 ที่บทความพูดถึง เหมาะสำหรับการติดตั้งใหม่
ดูสินค้าหลังติดตั้งแล้ว ดูแล MC4 ยังไงให้อยู่ได้ตลอดอายุแผง
ระบบโซล่าเซลล์ที่ดีไม่ใช่แค่ติดแล้วลืม โดยเฉพาะจุดต่อที่อยู่กลางแจ้งตลอด 20 ปี มีสิ่งที่ควรตรวจเป็นประจำและสิ่งที่ไม่ควรทำเด็ดขาด
ตรวจ MC4 ปีละครั้งต้องดูอะไรบ้าง
ปีละครั้งก่อนเข้าหน้าฝนคือจังหวะที่ดีที่สุด เพราะฝนจะทดสอบซีลกันน้ำของทุกจุดต่อ ถ้ามีน้ำซึมเข้าจุดที่ปลอกหลวมหรือแตกร้าว ความเสียหายจะเกิดเร็วกว่าที่คิด
รายการที่ต้องตรวจทุกปี:
- รอยแตกร้าวหรือรอยแตกลายงาบนปลอก โดยเฉพาะด้านที่หันรับแดดโดยตรง
- การเปลี่ยนสีของปลอกจากสีดำเป็นน้ำตาลหรือเทา — สัญญาณว่าพลาสติกเริ่มเสื่อมจากความร้อนสะสม
- น็อตปลอกหลวมหรือเปล่า ลองขันด้วยประแจ MC4 เบาๆ ถ้าหมุนได้อีกแสดงว่าหลวมมาก่อน
- ดึงทดสอบทุกจุดต่อเบาๆ — ถ้าหลุดโดยไม่กดปุ่มปลด ต้องถอดและต่อใหม่ทั้งหมด
งานบนหลังคาต้องให้ช่างที่มีอุปกรณ์ป้องกันการตกจากที่สูงทำเสมอ อย่าปีนขึ้นไปตรวจเองถ้าไม่มีสายรัดนิรภัยและอุปกรณ์ที่ถูกต้อง ถ่ายรูปจากพื้นด้วยกล้องซูมเพื่อดูความผิดปกติเบื้องต้นได้ก่อน แล้วค่อยเรียกช่างถ้าเห็นสิ่งที่ไม่ปกติ

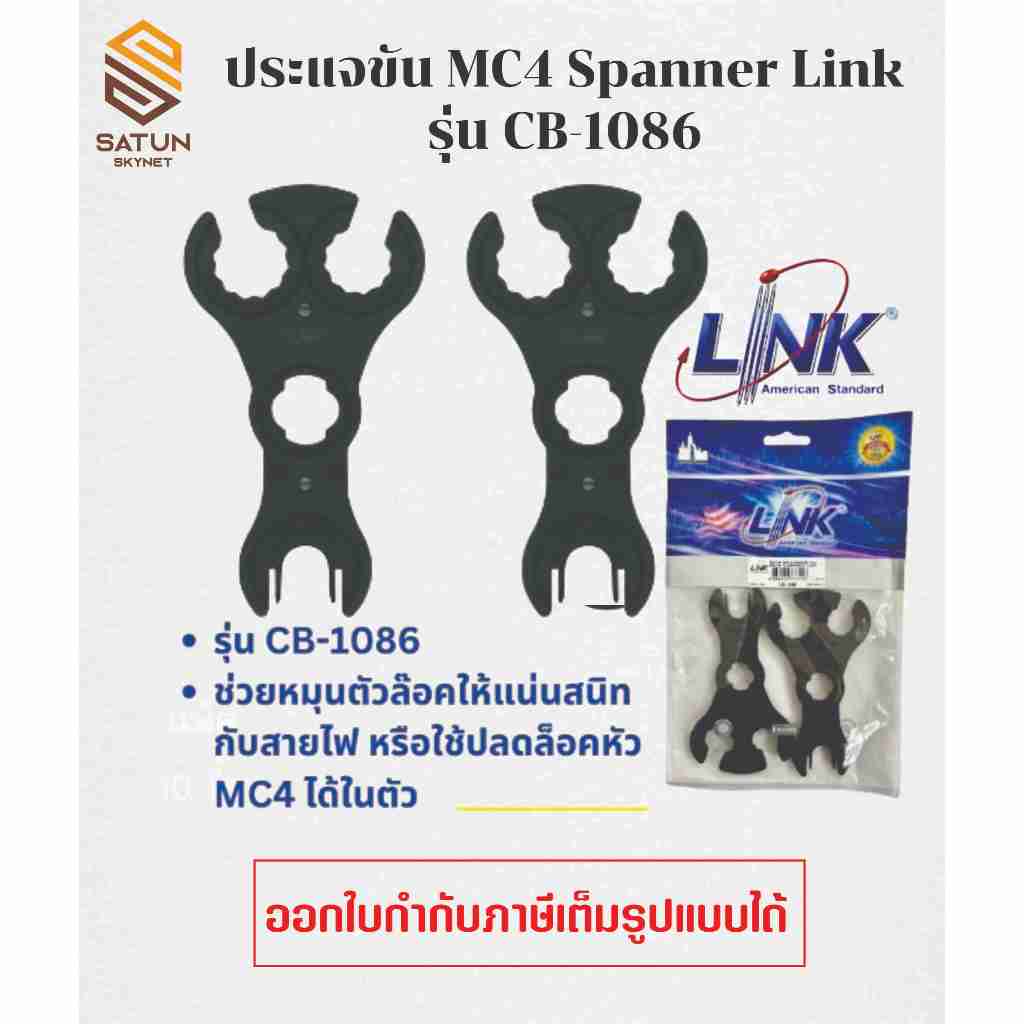

ประแจไข MC4 Link CB-1086AS — เครื่องมือสำคัญสำหรับขันข้อต่อ MC4 ให้แน่นตามที่บทความเตือนว่าการขันไม่สุดเป็นจุดอ่อนที่เงียบที่สุด
ดูสินค้าสิ่งที่ไม่ควรทำกับ MC4 เด็ดขาด
สี่ข้อนี้ไม่ใช่คำแนะนำ แต่เป็นสิ่งที่ถ้าทำแล้วระบบมีปัญหา จะโทษอะไรไม่ได้นอกจากข้อนี้:
- ห้ามถอด MC4 ขณะระบบมีกระแสไหล — ต้องปิดแผงด้วยผ้าทึบหรือรอเวลาที่ไม่มีแดดก่อนเสมอ อาร์ก DC ที่เกิดตอนถอดกลางแดดทำลาย pin ในครั้งเดียว
- ห้ามจับคู่ MC4 ต่างยี่ห้อ — แม้หน้าตาเหมือนกัน มิติ pin อาจต่างกัน หน้าสัมผัสไม่เต็ม และนั่นคือจุดเริ่มต้นของความต้านทานที่เพิ่มขึ้น
- ห้ามพันเทปกาวแทนปลอกกันน้ำ — เทปเสื่อมในแดดและฝน ไม่มีเทปชนิดไหนทนได้เท่า IP67 ที่ปลอก MC4 ออกแบบมา
- ห้ามดัดสายชิดข้อต่อ — สายที่งอชิด MC4 ดึงแรงที่จุดต่อทุกวัน และทำให้ปลอกหลวมออกตามเวลา ถ้าสายตึงหรืองอมาก ต้องจัดเส้นทางสายใหม่ก่อนที่จะปล่อยให้ระบบทำงานต่อ
