BMS ทำอะไรในแบต LiFePO4 และทำไมถึงขาดไม่ได้
LiFePO4 เป็นเคมีแบตที่เสถียรที่สุดในกลุ่มลิเธียม แต่ "เสถียร" ไม่ได้แปลว่า "ทนทุกอย่าง" ช่วงแรงดันที่เซลล์ทำงานได้ปลอดภัยแคบมาก และถ้าไม่มีอะไรคุมขอบบนกับขอบล่าง เซลล์จะเสียหายถาวรโดยที่มองจากภายนอกไม่เห็นอะไรเลย
ป้องกันชาร์จเกินและดิสชาร์จเกิน
เซลล์ LiFePO4 มีช่วงแรงดันปลอดภัยที่ 2.5V–3.65V ต่อเซลล์ ชาร์จเกิน 3.65V หรือดึงต่ำกว่า 2.5V ทำให้โครงสร้างผลึกของ cathode เสียหายถาวร ครั้งแรกที่เกิดอาจยังไม่รู้สึก แต่ความจุจะหายไปทีละนิดทุกรอบ
BMS คือวงจรที่นั่งเฝ้าแรงดันแต่ละเซลล์แบบเรียลไทม์ พอเซลล์ไหนชนขอบบน ก็ตัดวงจรชาร์จก่อนที่ชาร์จเจอร์จะยัดกระแสเข้าไปต่อ พอเซลล์ไหนชนขอบล่าง ก็ตัดโหลดก่อนที่ระบบจะดูดจนเซลล์ยุบ ถ้าไม่มี BMS ไม่มีอะไรหยุดทั้งสองทิศทางนั้นเลย
บาลานซ์เซลล์ในแพ็คให้เท่ากัน
เซลล์ในแพ็คไม่มีทางมีความจุเท่ากันพอดีตั้งแต่โรงงาน ต่อให้เป็นล็อตเดียวกัน ซื้อพร้อมกัน ความต่างอาจแค่ไม่กี่ mAh แต่มันสะสม เซลล์ที่อ่อนแอกว่าจะชาร์จเต็มก่อนและดิสชาร์จหมดก่อนเสมอ นั่นคือทุกรอบ เซลล์ตัวนั้นโดนชาร์จเกินและดิสชาร์จเกินซ้ำๆ ขณะที่เซลล์ตัวอื่นยังอยู่ในช่วงปลอดภัย
BMS ที่มี cell balancing จะดึงพลังงานจากเซลล์ที่แรงกว่ามาเติมให้เซลล์ที่อ่อนกว่า ทำให้ทุกเซลล์วิ่งในช่วงเดียวกันตลอด อายุแพ็คโดยรวมยาวขึ้นมาก ถ้าไม่มีการบาลานซ์ เซลล์ที่อ่อนจะตายก่อน และพอเซลล์หนึ่งตาย แพ็คทั้งก้อนก็ใช้งานไม่ได้
BMS 4S/6S/8S 20A/30A พร้อม Active Balance — แสดงให้เห็นว่าระบบ balance ในตัว BMS ทำหน้าที่คุมการชาร์จระดับเซลล์ตามที่บทความอธิบาย
ดูสินค้าตัดวงจรเมื่ออุณหภูมิหรือกระแสเกิน
สภาพอากาศเมืองไทยกับระบบโซล่าเซลล์ที่ตั้งกลางแจ้งหรือในกล่องที่ระบายความร้อนไม่ดีคือสูตรสำเร็จของปัญหาความร้อน เซลล์ LiFePO4 ที่ร้อนเกิน 60°C จะเริ่มเสื่อมเร็วขึ้น และถ้าร้อนต่อเนื่องโดยไม่มีอะไรตัด ความร้อนสะสมในเซลล์จนถึงจุดที่ปฏิกิริยาเร่งตัวเองได้ — นั่นคือ thermal runaway ซึ่งไม่มีทางดับด้วยมือเปล่า
โหลดดึงกระแสฉับพลันสูง เช่น อินเวอร์เตอร์สตาร์ทมอเตอร์หรือปั๊มน้ำ ก็เป็นอีกจุดเสี่ยง BMS ที่มี overcurrent protection จะตัดวงจรก่อนที่กระแสพีคจะทำลายเซลล์ ถ้าไม่มี BMS กระแสนั้นวิ่งผ่านเซลล์เต็มๆ ทุกครั้ง
สิ่งที่เกิดขึ้นจริงเมื่อใช้แบต LiFePO4 ไม่มี BMS ในระบบโซล่าเซลล์
ระบบโซล่าเซลล์ชาร์จ-ดิสชาร์จทุกวัน บางระบบวนรอบซ้ำหลายร้อยรอบต่อปี ความเสียหายจากการไม่มี BMS ไม่ได้เกิดครั้งเดียวแล้วจบ มันสะสมทีละรอบจนกว่าเซลล์จะพังหรือเกิดเหตุฉุกเฉิน
เซลล์บวม แพ็คร้อน และอายุหดสั้นลงเงียบๆ
สัญญาณแรกที่หลายคนสังเกตได้คือแพ็คอุ่นกว่าปกติหลังชาร์จเต็ม ความจุที่วัดได้จากระบบเริ่มลดลงทีละนิดโดยที่ชาร์จเจอร์ยังแสดงว่าชาร์จเต็ม และถ้าเปิดกล่องดู บางเซลล์จะบวมออกด้านข้างเล็กน้อย
ปัญหาคือสัญญาณเหล่านี้ดูเหมือนแบตเสื่อมตามอายุปกติ หลายคนเลยปล่อยผ่านโดยคิดว่าเป็นเรื่องธรรมดา ทั้งที่จริงคือเซลล์กำลังโดนทำลายซ้ำทุกรอบจากการไม่มี BMS คุม ความต่างคือแบตที่มี BMS เสื่อมตามรอบชาร์จตามปกติ แบตที่ไม่มี BMS เสื่อมเร็วกว่าหลายเท่าและไม่มีทางรู้ว่าเสื่อมเพราะอะไร
กรณีที่เสี่ยงที่สุด ชาร์จเกินและโหลดดึงต่ำเกิน
สองสถานการณ์นี้คือจุดที่ระบบไม่มี BMS พังเร็วที่สุด และทั้งสองเกิดในระบบโซล่าเซลล์ทั่วไปได้ง่ายมาก
- ชาร์จเกิน: โซล่าชาร์จเจอร์ตั้งค่าโปรไฟล์ผิด เช่น ใช้โปรไฟล์ตะกั่ว-กรดกับแบตลิเธียม แรงดัน absorption ของตะกั่วอยู่ที่ 14.4–14.8V สำหรับแพ็ค 12V แต่ LiFePO4 ควรชาร์จไม่เกิน 14.4V และถ้าชาร์จเจอร์ยังดัน float ต่อที่ 13.8V แทนที่จะหยุดชาร์จ เซลล์จะโดนแรงดันเกินทีละนิดทุกวัน
- ดิสชาร์จเกิน: โหลดหนักดึงแบตต่อเนื่องโดยไม่มี low-voltage cutoff ระบบที่ใช้อินเวอร์เตอร์ตั้งค่า cutoff ไว้ที่ 10.5V สำหรับแพ็ค 12V ตะกั่ว แต่ LiFePO4 ควรตัดที่ 10V–10.5V อยู่แล้ว ปัญหาคือถ้าไม่มี BMS ตัดในระดับเซลล์ เซลล์ที่อ่อนแอสุดในแพ็คอาจตกต่ำกว่า 2.5V ไปแล้วในขณะที่แรงดันแพ็คโดยรวมยังดูปกติ
ในระบบที่มี BMS ทั้งสองเคสนี้จะถูกตัดวงจรก่อนถึงขีดอันตราย ในระบบที่ไม่มี BMS ความเสียหายเกิดทุกครั้งที่เข้าสู่สถานการณ์นี้
BMS 4S 100A + Active Balance 1.5A จากแบรนด์ M-Power — ตัวอย่างของ BMS ที่มี active balance ในตัว ช่วยแก้ปัญหาการสะสมความเสียหายในเซลล์ที่บทความเตือน
ดูสินค้าแบตเซลล์ดิบไม่มี BMS ใช้ได้ในกรณีไหน และต้องทำอะไรเพิ่ม
เซลล์ดิบ LiFePO4 ไม่ใช่สินค้าผิดกฎหมาย และมีผู้ใช้ที่ DIY ระบบเองซื้อมาประกอบเป็นแพ็คขนาดใหญ่ได้ผลดี แต่ทุกคนที่ทำถูกต้องจะมีสิ่งหนึ่งเหมือนกันเสมอ คือ BMS ภายนอกที่เลือกมาให้ตรงกับระบบ
ต้องต่อ BMS ภายนอกเสมอ ไม่มีทางเลี่ยง
ซื้อเซลล์ดิบมาแล้วต่อตรงเข้าระบบโดยไม่มี BMS คือการนำเซลล์ไปทำลายด้วยตัวเอง ไม่มีข้อยกเว้น BMS ภายนอกที่จะซื้อมาต่อเพิ่มต้องดูสเปกให้ตรงกับระบบ ไม่ใช่แค่ซื้อถูกที่สุด
สเปกที่ต้องเช็กก่อนซื้อ BMS ภายนอก:
- จำนวนเซลล์ (S): ตรงกับแพ็คที่ประกอบ — 4S สำหรับระบบ 12V, 8S สำหรับ 24V, 15–16S สำหรับ 48V
- Rated current: ต้องรองรับกระแสสูงสุดของโหลดในระบบ ไม่ใช่กระแสปกติ — ถ้าอินเวอร์เตอร์ดึงพีคได้ 50A BMS ต้องรองรับ 50A ขึ้นไป
- Cell balancing: ต้องมี — passive หรือ active ขึ้นกับงบ แต่ขาดไม่ได้
- Protection ครบ: over-voltage, under-voltage, overcurrent, short circuit, thermal (ถ้ามี NTC sensor)
งานต่อ BMS เข้ากับเซลล์ดิบต้องเข้าใจการต่อสายไฟ DC ระดับแรงดันและกระแสสูง ไม่ใช่งานที่มือใหม่ควรลองทำครั้งแรกโดยไม่มีคนชำนาญดูแล อาร์ก DC ไม่ดับเองแบบ AC ถ้าสายลัดวงจรในแพ็คแรงดันสูง ความเสียหายเกิดเร็วมาก
BMS 10S 32V 30A และ 16S 48V 30A จากแบรนด์ M-Power — ครอบคลุมระบบแรงดันต่างๆ ที่ระบบโซล่าเซลล์ใช้ได้ เป็นตัวอย่างที่บทความแนะนำให้ต้องมี BMS ในตัวแบตตั้งแต่แรก
ดูสินค้าBMS 15S 48V 30A จากแบรนด์ TDT — ครอบคลุมระบบ 48V ที่ใช้ในชุดแบตขนาดใหญ่ เป็นตัวอย่างการเลือก BMS ที่ rated กระแสเข้าระบบตามที่บทความแนะนำ
ดูสินค้าโซล่าชาร์จเจอร์ต้องตั้งค่าโปรไฟล์ LiFePO4 ให้ถูกต้อง
BMS ภายนอกที่ดีช่วยได้มาก แต่ถ้าชาร์จเจอร์ยัดแรงดันผิดโปรไฟล์เข้ามาตลอด BMS ต้องทำงานหนักเกินไปและอาจตัดวงจรบ่อยจนระบบทำงานผิดปกติ ที่ถูกต้องคือชาร์จเจอร์ต้องตั้งโปรไฟล์ให้ตรงตั้งแต่แรก
สำหรับแพ็ค LiFePO4 12V (4S) ค่าที่ถูกต้องคือ:
- Absorption voltage: 14.2–14.4V (ไม่เกินนี้)
- Float voltage: ไม่ควรมี หรือถ้าชาร์จเจอร์บังคับต้องตั้ง ให้ตั้งต่ำกว่า 13.6V และควรปิด float ถ้าชาร์จเจอร์อนุญาต
- Equalization: ปิดเสมอสำหรับลิเธียม
ชาร์จเจอร์บางรุ่นมีโหมด LiFePO4 ในตัว บางรุ่นต้องตั้งค่า user-defined เอง ถ้าชาร์จเจอร์ไม่รองรับการตั้งค่าเหล่านี้เลย ต้องเปลี่ยนชาร์จเจอร์ก่อน ไม่ใช่หวังพึ่ง BMS อย่างเดียว
ชาร์จเจอร์ LiFePO4 14.6V/21.9V/29.2V สำหรับ 4S/6S/8S — ตรงกับข้อแนะนำที่ 2 ของบทความ ต้องเช็คว่าชาร์จเจอร์รองรับโปรไฟล์ LiFePO4 และตั้งค่าได้ถูกต้อง
ดูสินค้าอ่านคู่กัน: แบตเตอรี่ LiFePO4
วิธีเช็คว่าแบต LiFePO4 ที่จะซื้อมี BMS จริงหรือเปล่า
แบตในตลาดออนไลน์หลายตัวอ้างว่า "มี BMS ในตัว" แต่วงจรที่ใส่มาอาจมีแค่ protection เบื้องต้น ไม่มี balancing หรือ rated กระแสต่ำกว่าที่ระบบต้องการมาก ซื้อมาแล้วเจอแบบนี้ก็เหมือนไม่มี BMS อยู่ดี
ดูสเปก BMS ในแผ่นข้อมูล ไม่ใช่แค่ป้ายหน้ากล่อง
ขอ datasheet หรือ spec sheet ของ BMS ที่ใส่ในแพ็คก่อนตัดสินใจ ถ้าร้านให้ไม่ได้หรือไม่มีข้อมูลให้ ให้ถือว่าไม่รู้ว่า BMS นั้นทำอะไรได้จริงบ้าง
สิ่งที่ต้องดูใน spec:
- Rated continuous current: ต้องสูงกว่าโหลดสูงสุดในระบบ ถ้าระบบดึง 30A BMS rated 20A คือไม่พอ
- Peak/burst current: ดูด้วยว่ารับพีคได้เท่าไหร่และนานแค่ไหน
- Balancing function: ระบุชัดว่ามี passive balance หรือ active balance หรือไม่มีเลย
- Protection list: ครอบคลุม over-voltage, under-voltage, overcurrent, short circuit ครบหรือเปล่า
BMS 4S/6S/8S 50A พร้อม Active Balance อัตโนมัติ — ตัวอย่างของ BMS ที่มีความสามารถสูงในการป้องกันและบาลานซ์เซลล์ เหมาะสำหรับระบบที่ต้องการความปลอดภัยสูง
ดูสินค้าทดสอบง่ายๆ ที่ทำได้ก่อนต่อระบบ
ก่อนต่อแพ็คเข้าระบบจริง มีขั้นตอนเบื้องต้นที่ทำได้ด้วยมัลติมิเตอร์ธรรมดา ไม่ต้องใช้อุปกรณ์พิเศษ
- วัดแรงดันแต่ละเซลล์แยก: เซลล์ LiFePO4 ที่ชาร์จปกติควรอยู่ที่ 3.2–3.3V ถ้าเซลล์ไหนต่างจากเพื่อนเกิน 0.1V ขึ้นไป ต้องบาลานซ์ก่อนต่อแพ็ค
- ทดสอบ overcurrent protection: ต่อโหลดเกิน rated current ของ BMS แล้วดูว่า BMS ตัดวงจรหรือเปล่า ถ้าไม่ตัด แปลว่า protection ไม่ทำงาน
- เช็คอุณหภูมิหลังชาร์จเต็ม: แพ็คที่มี BMS ทำงานถูกต้องจะอุ่นเล็กน้อยหรือไม่อุ่นเลย ถ้าร้อนเกิน 40°C หลังชาร์จเต็มในอุณหภูมิห้อง ให้สงสัยว่ามีปัญหา

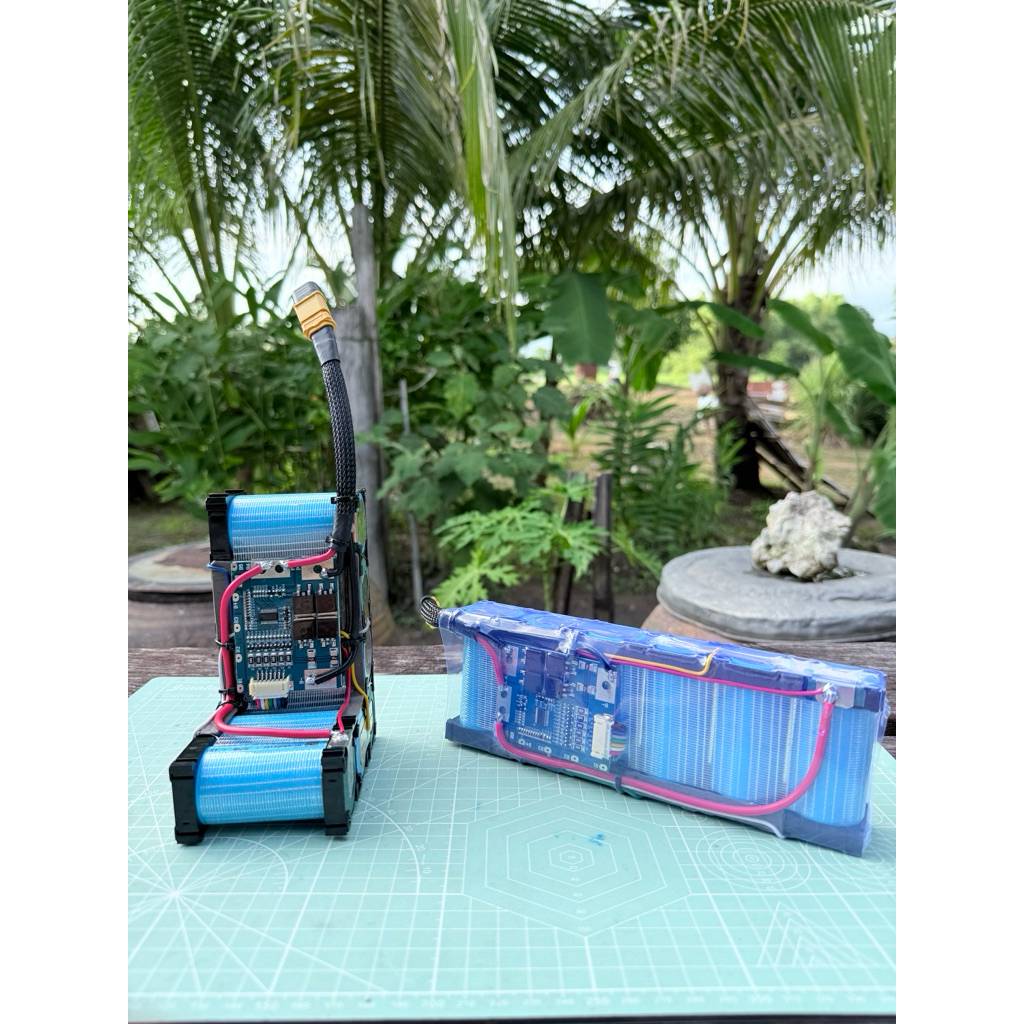

แบต 32700 6000mAh 6S 19.2V พร้อม BMS 6S 20A XT60 — ตัวอย่างชุดแบตที่มี BMS ในตัวตั้งแต่แรก ตรงกับสิ่งที่บทความแนะนำให้ซื้อแทนการประหยัดตรงจุดนี้
ดูสินค้าการทดสอบเหล่านี้ทำได้ก่อนต่อระบบจริงและใช้เวลาไม่มาก แต่บอกได้ว่า BMS ที่มาพร้อมแพ็คทำงานจริงหรือแค่ติดมาให้ดูดี
