BMS 12V (3.2V 4S)100A/200A 50A/100A 50A/800A 120A/300A LiFePo4 ลิเทียมฟอสเฟส(กรุณาอ่านรายละเอียดสินค้าก่อนสั่งซื้อ)

• ฺ**ข้อควรพิจจารณาก่อนทำการสั่งซื้อ***
• 100A Peak 200A 50A Peak 100A BMS ทั้ง 2 รุ่นนี้ ไม่ได้ถุกออกแบบมาเพื่อการสตาร์ทมอเตอร์ไซค์นะครับ เพียงแต่มีบางลูกค้าบางท่านนำเอาไปทดลองสตาร์ทมอเตอร์ไซค์แล้วสตาร์ทได้ บางท่านไม่ได้ ส่วนใหญ่เกิดจากเทคนิคการประกอบ ขนาดสายไฟที่ใช้ การเชื่อมต่อระหว่างเซลแบต ความจุแบตเตอรี่ และความรู้เรื่อง CCA สิ่งเหล่านี้ถ้าประกอบไม่ดี จะไม่ได้ค่า CCA และกระแส Peak ตามสเปค ดังนั้นกรณีที่สั่งซื้อไปแล้วลูกค้าเอาไปประกอบและไม่สามารถสตาร์ทมอเตอร์ไซค์ได้ ทางร้านไม่จำเป็นต้องรับผิดชอบใดๆทั้งสิ้นครับ และสินค้าไม่มีประกันโปรดพิจารณาก่อนสั่งซื้อครับ ถ้ายอมรับตรงนี้ไม่ได้กรุณาอย่ากดสั่งซื้อครับ

BMS 12V (3.2V4S )100A Peak 200A 50A Peak 100A
สำหรับ LiFePo4 แบตเตอรี่ลิเทียมฟอสเฟส
**ข้อควรระวังในการประกอบ**

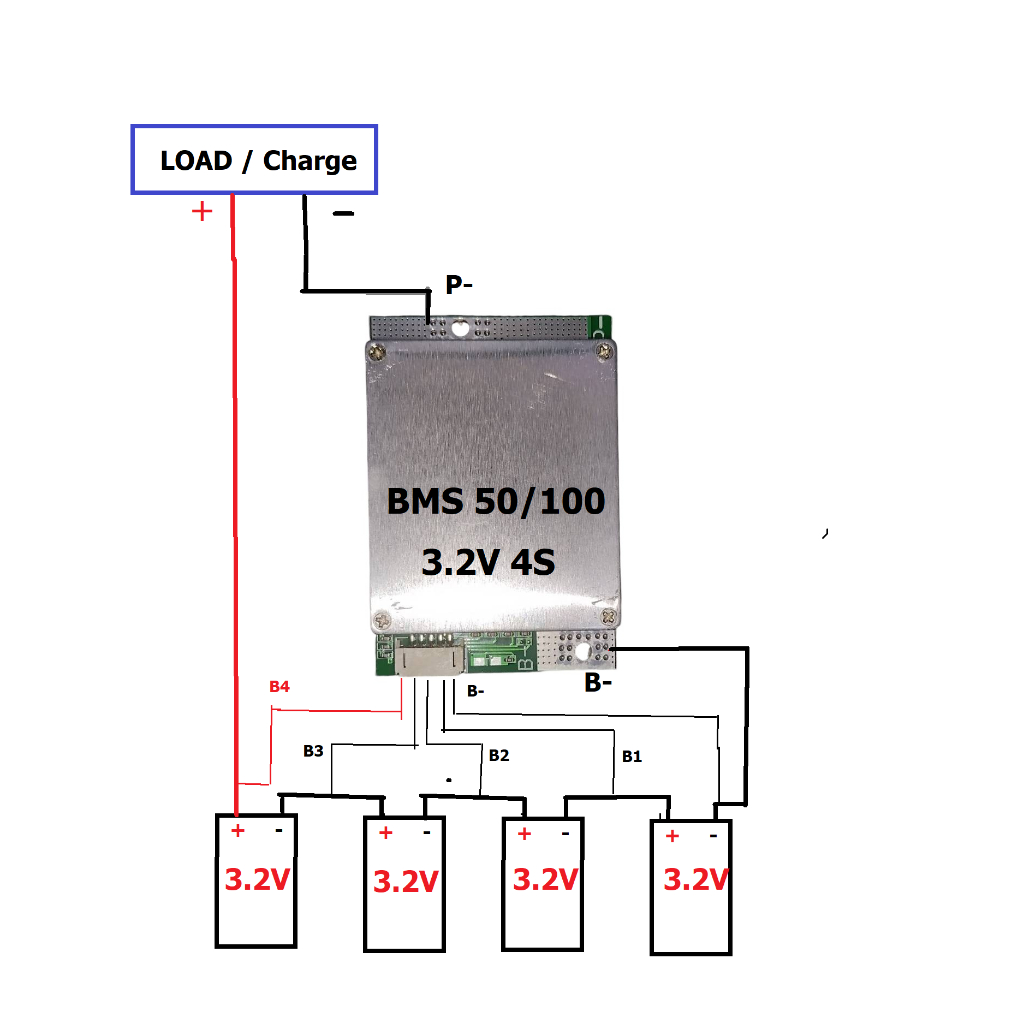

1.ต่อสาย B- B1 B2 B3 B4 เรียงทีละเส้นให้เรียบร้อยก่อน และตรวจเช็คความถูกต้อง จากนั้นค่อยต่อ connecter เข้ากับ BMS
2.ห้ามต่อ B- B1 B2 B3 B4 สลับเส้นเสียทันทีครับ
จำง่ายๆ ครับ
B- = ขั้วลบของแบตก้อนที่ 1 (สายสีดำ)
ฺB1 = ขั้ว + ของแบตก้อนที่ 1 (สายสีขาว)
B2= ขั้ว + ของแบตก้อนที่ 2 (สายสีน้ำเงิน )
B3= ขั้ว + ของแบตก้อนที่ 3 (สายสีเหลือง)
B4= ขั้ว + ของแบตก้อนที่ 4 (สายสีแดง)

** สินค้าไม่มีการประกัน โปรดพิจารณาก่อนสั่งซื้อครับ***
BMS 12V (3.2V4S ) 50A Peak 100A
Brand: Gnell
Model number: 4 Series Iron Lithium 50A Band Balance-have the same mouth
Continuous current: within 50 A
Instantaneous current: 100 A
Charging voltage: 15 to 16 volts
Charging current: within 50 A
Overcharge protection: single circuit 3.75V0.025v
Overload protection: 2.0V+0.1V
Short-circuit protection: Yes
Board size: 53*76*8 mm
Board weight: 43 g
Applied to: 3.2v lithium phosphate batterywick
-----------------------------------------------------------------------
BMS 12V (3.2V4S ) 100A Peak 200A
Brand: Gnell
Model number: 4 Series 12v100A Band Balancing-Homologous
Continuous current: within 100 A
Instantaneous current: 200 A
Charging voltage: 15 to 16 volts
Charging current: within 100 A
Overcharge protection: single circuit 3.75V 0.025V
Overload protection: 2.0V+0.1V on a single circuit
Short-circuit protection: Yes
Board size: 53×76×15 mm
Board weight: 73 g
Application: 3.2v lithium phosphate core
------------------------------------------------------------------------
BMS 12V (3.2V4S )120A Peak 300A
สำหรับ LiFePo4 แบตเตอรี่ลิเทียมฟอสเฟส
สายไฟที่ใช้เพื่อให้ค่า CCA สูง ควรใช้สายไฟซิลิโคน เบอร์ 8AWG ขึ้นไป หรือ 10AWG 2 เส้น อาจจะบัดกรีหรือใส่หางปลาทรงยุโรปยึดน๊อต M5 ก็ได้ครับ ถ้าประกอบถูกต้องสตาร์ทติดแน่นอนครับ ทดสอบกับ แบตลิเทียมฟอสเฟส 70A วัด CCA ได้ 900 CCA กว่าๆ
คลิป การทดลอง https://youtu.be/eBRqD4jn3VQ
-------------------------------------------------------------------------
BMS 12V 4S 50A Peak 800A
สำหรับ LiFePo4 แบตเตอรี่ลิเทียมฟอสเฟส
สายไฟที่ใช้เพื่อให้ค่า CCA สูง ควรใช้สายไฟซิลิโคน เบอร์ 8AWG ขึ้นไป หรือ 10AWG 2 เส้น อาจจะบัดกรีหรือใส่หางปลาทรงยุโรปยึดน๊อต M5 ก็ได้ครับ ถ้าประกอบถูกต้องสตาร์ทติดแน่นอนครับ ทดสอบกับ แบตลิเทียมฟอสเฟส 70A วัด CCA ได้ 900 CCA กว่าๆ

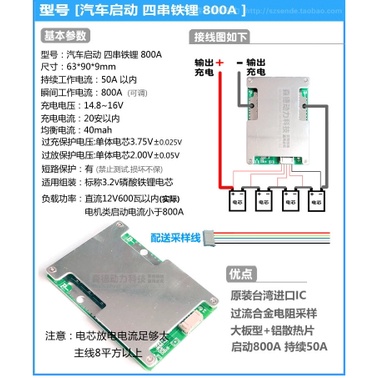

Model Number [Automotive Operation Four Series Iron Lithium 800A]
The basic wiring diagram is as follows.
Model number: Automotive running quad iron 800A
Size: 63*90*9mm Output+ - Output
Charging. Charging!
Continuous operating current: within 50 A
Instantaneous operating current: 800A (available)
Charging voltage: 14.8 to 16 volts
Charging current: within 20 amps
Equilibrium current: 40 mAh
Overcharge protection voltage: Single core 3.75V0.025V
Override protection voltage harness core 2.00V:0.05V
Short-circuit protection: Yes (no testing for damage)
Application: Nominal 3.2v Phosphate Core
Load power: within 12 V 600 DC (real)of the Project)
Motor operating current less than 800A
delivery sampling line
Caution: The current in the core is too high.
Over 8 sq. m.
Advantages
Original Taiwan Import IC
overcurrent alloy resistance sampling
Large plate + aluminium heat sink
800A operation, 50A continuous.
---------------------------------------------

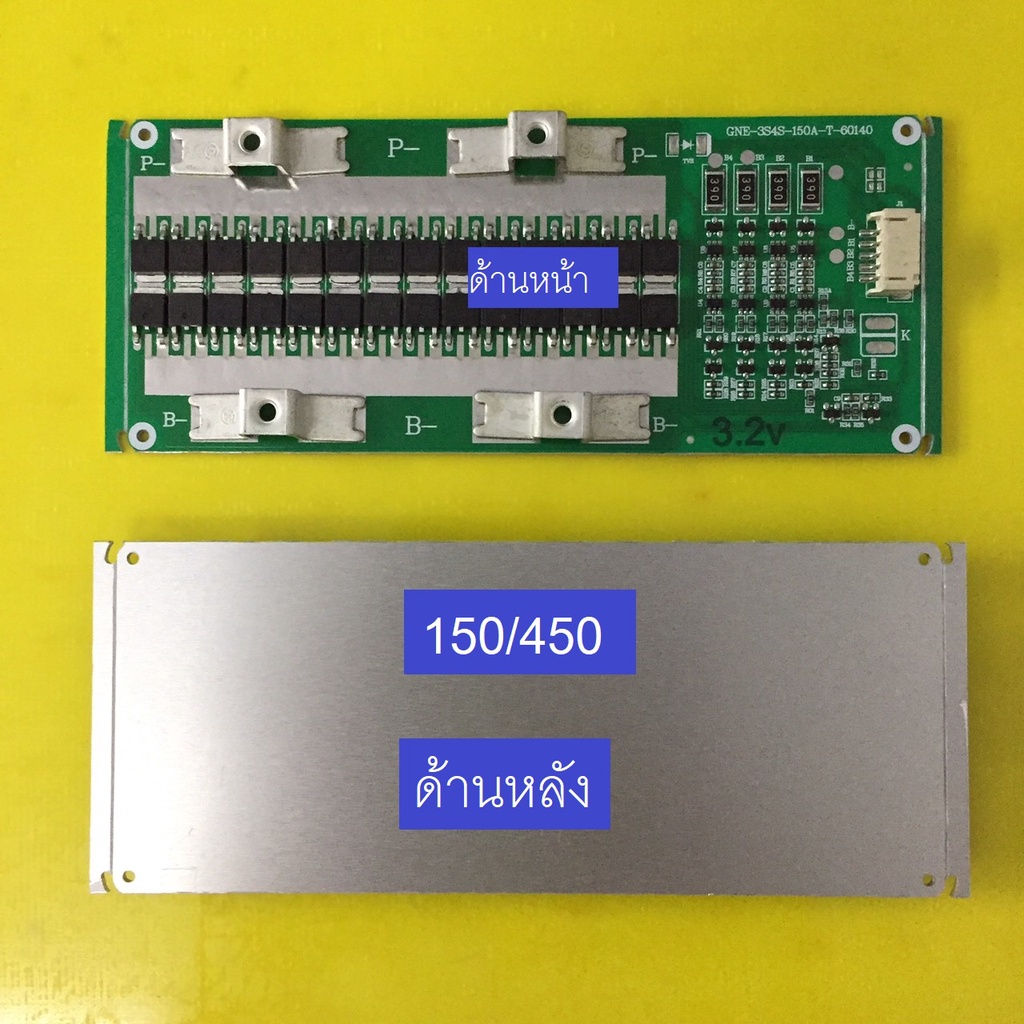

BMS 12V (3.2V4S ) 150A Peak 450A
Specifications : 4 strings 150A
Applicable battery : lithium 3.2v
Continuous current : <=100A short-term 150A
Discharge current limit : 460A +- 2%
Charging voltage : 15v
Charging current : <30A
Equalization current : 3.60 turn on 92mah.
Overcharge protection : 3.75v +- 0.025v
Over discharge protection : 2.70v +- 0.025V
Short circuit protection : 200uS
Temperature control protection : No default, optional temperature control switch
Conduction internal resistance : 0.3mR
Self-consumption : <15uA
Size and weight : 60x140x15mm 68g
Working temperature -30*C~100*C -30*C~100-30*C~100C
Storage temperature -40*C~80C -40*C~80*C -40C~80*C
-------------------------------------------------------------------------------------------
Active Balance 1.2A LiFepo4 4s 3.2V
สำหรับ LiFePo4 แบตเตอรี่ลิเทียมฟอสเฟส
**ข้อควรระวังในการประกอบ**
1.ต่อสาย B- B1 B2 B3 B4 เรียงทีละเส้นให้เรียบร้อยก่อน และตรวจเช็คความถูกต้อง จากนั้นค่อยต่อ connecter เข้ากับบอร์ด Active Balance
2.ห้ามต่อ B- B1 B2 B3 B4 สลับเส้นบอร์ดไหม้เสียทันทีครับ
** สินค้าไม่มีการประกัน โปรดพิจารณาก่อนสั่งซื้อครับ**
