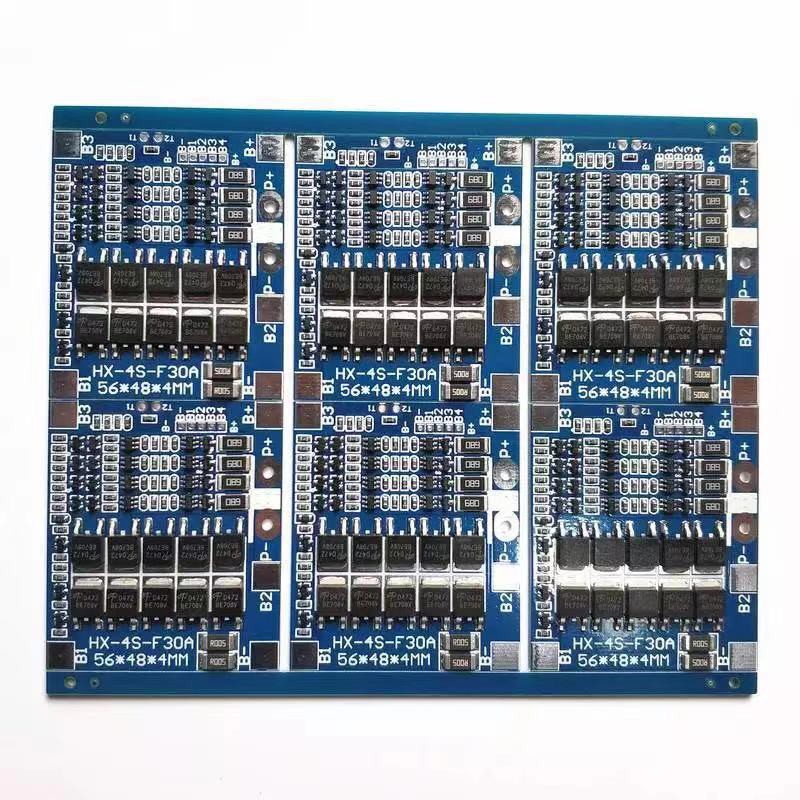

วงจรป้องกันแบตเตอรี่ BMS LiFePo4 3.2V 30A 4S (Peak 56A) บาลานซ์: 58mA ชนิด Common Port

BMS ทำหน้าที่ควบคุมการประจุและการคายประจุแบตเตอรี่อย่างแม่นยำ เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นจากสภาวะ Overcharge (ประจุเกิน) หรือ Over-Discharge (คายประจุต่ำเกินไป) ซึ่งเป็นสาเหตุหลักที่ทำให้แบตเตอรี่เสื่อมสภาพก่อนเวลาอันควร วงจรนี้มีฟังก์ชันบาลานซ์เซลล์อัตโนมัติที่ 58mA เมื่อแรงดันไฟฟ้าถึง 3.6V±0.05V ช่วยให้แต่ละเซลล์มีความสมดุลกัน ทำให้แบตเตอรี่ทำงานได้อย่างเต็มประสิทธิภาพและยืดอายุการใช้งานโดยรวม นอกจากนี้ยังเป็นชนิด Common Port ที่ใช้พอร์ตเดียวกันสำหรับการชาร์จและการจ่ายไฟ ทำให้การติดตั้งง่ายและสะดวกยิ่งขึ้น

การติดตั้ง BMS ต้องให้ความสำคัญกับความถูกต้องของขั้วสายไฟเป็นอย่างมาก การต่อสายผิดอาจทำให้วงจรเสียหายได้ทันที สำหรับผู้เริ่มต้น การต่อแบบไม่ใช้หัวซ็อกเก็ตที่แถมมา มักจะเป็นวิธีที่ง่ายและปลอดภัยกว่า เพราะช่วยลดความสับสนในการเรียงลำดับสายไฟ B-, B1, B2, B3, B4 ที่อาจคลาดเคลื่อนได้ หากเกิดปัญหาไฟไม่ออกในเบื้องต้น ลองนำสายไฟตรง B- แตะกับ P- อย่างรวดเร็วเพื่อรีเซ็ตวงจร ซึ่งเป็นวิธีแก้ปัญหาเบื้องต้นที่มักใช้ได้ผล อย่างไรก็ตาม ควรตรวจสอบให้แน่ใจว่าได้ต่อสายไฟถูกต้องตามแผนภาพวงจรที่ให้ไว้เสมอ เพื่อความปลอดภัยและประสิทธิภาพสูงสุดของระบบ

วงจร BMS รุ่นนี้มีคุณสมบัติการป้องกันที่ครอบคลุม เช่น Overcharge Detection Voltage ที่ 3.75V±0.05V และจะหยุดการชาร์จเมื่อแรงดันไฟฟ้าเกิน 3.60V±0.05V ส่วน Over-Discharge Detection Voltage อยู่ที่ 2.10V±0.08V และจะหยุดการจ่ายไฟเมื่อแรงดันไฟฟ้าต่ำกว่า 2.30V±0.1V แรงดันชาร์จสูงสุดที่แนะนำคือ 14.8V และกระแสชาร์จสูงสุดไม่เกิน 20A ขนาดบอร์ด PCB อยู่ที่ 56x40x7 มม. ซึ่งกะทัดรัด เหมาะสำหรับการติดตั้งในพื้นที่จำกัด การทดสอบวงจรเบื้องต้นก่อนส่งมอบเป็นสิ่งที่ผู้ผลิตให้ความสำคัญ เพื่อให้มั่นใจว่าสินค้าทำงานได้ตามปกติ
