ทำไมระบบหลายแผงถึงเสี่ยงกว่าแผงเดี่ยว
ระบบที่มีแผงเยอะและหลายสตริงไม่ได้แค่รับพลังงานแดดได้มากขึ้น แต่ยัง "รับ" คลื่นแม่เหล็กไฟฟ้าจากฟ้าผ่าได้มากขึ้นตามไปด้วย — เข้าใจตรงนี้ก่อนถึงจะเลือก SPD ได้ถูกตัว
วงจร DC ที่ใหญ่ขึ้น รับคลื่นรบกวนได้มากขึ้น
วงจร DC ของระบบโซล่าเซลล์ทำตัวเหมือนเสาอากาศ — ยิ่งพื้นที่วงจรกว้าง ยิ่งรับคลื่นแม่เหล็กไฟฟ้าได้มาก สตริงที่ต่อแผง 4-6 แผงเรียงกันบนหลังคามีสายบวก-ลบวิ่งขนานกันตลอดความยาว พื้นที่วงจรที่เกิดขึ้นระหว่างสายทั้งสองเส้นนั้นแหละที่คลื่นเหนี่ยวนำจากฟ้าผ่าวิ่งเข้ามา
พอมีหลายสตริงขนานกันอีก พื้นที่วงจรรวมก็ขยายออกไปอีก แถมแผงที่อยู่บนหลังคาโล่งไม่มีอะไรบัง ยิ่งเสี่ยงกว่าระบบที่วางแผงใกล้ๆ พื้น ฟ้าผ่าที่ตกห่างออกไป 300-500 เมตรยังส่งคลื่นเหนี่ยวนำเข้ามาถึงสายในระบบได้ โดยที่ไม่มีอะไรไหม้ให้เห็นนอกจากอินเวอร์เตอร์ที่เงียบไปเฉยๆ เช้าวันรุ่งขึ้น
ฟ้าผ่าตรงกับฟ้าผ่าเหนี่ยวนำ ต่างกันยังไงในทางปฏิบัติ
เรื่องนี้สำคัญมาก เพราะคนมักเข้าใจผิดว่า SPD ป้องกันฟ้าผ่าได้ทุกแบบ — จริงๆ แล้วไม่ใช่ ฟ้าผ่าตรง (direct strike) คือฟ้าผ่าลงหลังคาหรือลงสายโดยตรง พลังงานมหาศาลขนาดที่ไม่มี SPD ตัวไหนรับไหว งานป้องกันแบบนี้ต้องใช้สายล่อฟ้าและระบบกราวด์ที่ออกแบบมาโดยเฉพาะ
ฟ้าผ่าเหนี่ยวนำ (indirect strike หรือ surge) คือคลื่นแม่เหล็กไฟฟ้าที่แผ่ออกมาจากจุดที่ฟ้าผ่าลง เหนี่ยวนำให้เกิดแรงดันสูงชั่วขณะในสายไฟรอบข้าง ตัวนี้แหละที่ SPD DC ออกแบบมาดักจับและระบายลงดิน ระบบโซล่าเซลล์ทั่วไปที่บ้านส่วนใหญ่เจอปัญหาจาก surge เหนี่ยวนำมากกว่าฟ้าผ่าตรงหลายเท่า รู้ขอบเขตนี้ก็จะเลือกอุปกรณ์ได้ตรงจุดขึ้น
โวลต์และแอมป์ที่ต้องเลือกให้ถูกกับระบบจริง
ตัวเลขบนกล่อง SPD มีหลายค่า แต่ที่ต้องดูจริงๆ มีแค่สองตัวหลักก่อน คือแรงดันและกระแส surge ที่รับได้ — เลือกผิดตัวใดตัวหนึ่งก็ป้องกันไม่ได้อยู่ดี
MCOV ต้องสูงกว่า Voc ของสตริงเสมอ
Maximum Continuous Operating Voltage (MCOV) คือแรงดันสูงสุดที่ SPD ทนได้โดยไม่พัง ต้องเลือกให้สูงกว่าแรงดันวงจรเปิด (Voc) ของสตริงที่ยาวที่สุดในระบบเสมอ เพราะ Voc คือแรงดันสูงสุดที่สตริงผลิตได้ตอนไม่มีโหลด ซึ่งเกิดขึ้นจริงทุกเช้าก่อนอินเวอร์เตอร์เริ่มทำงาน
วิธีคำนวณง่ายๆ คือดู Voc จาก datasheet แผง แล้วคูณด้วยจำนวนแผงในสตริง ตัวอย่างเช่น:
- แผง Voc = 45V ต่อกัน 4 แผง → Voc สตริง = 180V
- ต้องเลือก SPD ที่ MCOV ≥ 200V ขึ้นไป (เผื่อ safety margin ไว้ด้วย)
- ถ้าสตริงยาว 6 แผง Voc แผงละ 45V → Voc รวม 270V → ต้องการ MCOV ≥ 300V
เหตุผลที่ต้องเผื่อไว้เพราะอุณหภูมิต่ำทำให้ Voc สูงขึ้นกว่าค่าที่ระบุในสเปก (ค่าในสเปกวัดที่ STC 25°C) ช่วงเช้าตรู่ที่อากาศเย็น Voc จริงอาจสูงกว่าในกระดาษได้เล็กน้อย ถ้าเลือก MCOV พอดีเป๊ะกับ Voc สเปก SPD จะทำงานต่อเนื่องใกล้ขีดจำกัดตลอดเวลา เสื่อมเร็วกว่าที่ควร
TAXNELE DC SPD 2P มี 2 ตัวเลือก (600V/1000V) — ช่วยให้ผู้ติดตั้งเลือกตามการคำนวณ Voc ที่บทความสอน
ดูสินค้าImax กี่ kA ถึงพอสำหรับพื้นที่ติดตั้งในไทย
ประเทศไทยอยู่ในโซนที่ฟ้าผ่าบ่อยติดอันดับต้นๆ ของภูมิภาค โดยเฉพาะพื้นที่ภาคกลางและภาคเหนือช่วงหน้าฝน ค่า Imax คือกระแส surge สูงสุดที่ SPD รับได้ครั้งเดียว สำหรับระบบบ้านในไทย:
- ระบบเล็ก (1-2 สตริง) พื้นที่ฟ้าผ่าปานกลาง → 20kA ขึ้นไปพอรับได้
- ระบบกลาง (3-6 สตริง) หรือพื้นที่ฟ้าผ่าบ่อย → 40kA ขึ้นไปจะปลอดภัยกว่า
- ระบบที่มีหลายสตริงและ combiner box → ควรติด SPD แยกต่อสตริง ที่ combiner box ก่อน แล้วค่อยมี SPD รวมอีกชั้นก่อนเข้าอินเวอร์เตอร์
เหตุผลที่แนะนำให้ติดแยกต่อสตริงคือ surge ที่วิ่งเข้ามาจากสตริงหนึ่งสามารถวิ่งย้อนกลับเข้าสตริงอื่นที่ขนานกันได้ด้วย SPD ที่ combiner box ช่วยดักจับตรงจุดที่สตริงมารวมกันก่อนที่ surge จะวิ่งต่อไปถึงอินเวอร์เตอร์
Nano SPD DC 2P 1000V 20-40kA — rating 5 และชื่อระบุ DC ชัดเจน เหมาะสำหรับระบบหลายสตริงที่ต้องการ SPD ที่ไว้ใจได้
ดูสินค้าType I กับ Type II ต่างกันยังไง ใช้ตัวไหนกับระบบโซล่า
SPD Type II คือตัวที่ระบบโซล่าเซลล์บ้านส่วนใหญ่ใช้ ออกแบบมาป้องกัน surge เหนี่ยวนำโดยเฉพาะ ทำงานโดยการเบี่ยง surge ลงดินก่อนที่มันจะวิ่งเข้าถึงอินเวอร์เตอร์ ราคาเข้าถึงได้ และเพียงพอสำหรับความเสี่ยงที่บ้านส่วนใหญ่เจอ
SPD Type I ป้องกันได้ครอบคลุมกว่า รับ surge จากฟ้าผ่าที่ใกล้กว่าได้ แต่ราคาสูงกว่าและมักต้องการระบบกราวด์ที่ดีมากด้วย ควรพิจารณา Type I ในกรณีที่บ้านอยู่ในพื้นที่โล่งกว้าง ไม่มีต้นไม้หรืออาคารสูงรอบข้าง หรือมีประวัติฟ้าผ่าใกล้บ้านบ่อย บางระบบใช้ทั้งสองแบบร่วมกัน (Type I ที่จุดเข้าอาคาร + Type II ที่ combiner box) แต่สำหรับบ้านทั่วไป Type II ที่เลือกสเปกถูกต้องก็เพียงพอแล้ว
DC SPD 2P 1000VDC ชัดเจนในชื่อ — ครอบคลุมระบบหลายแผงที่ Voc รวมไม่เกิน 1000V ตามที่บทความแนะนำให้ตรวจสอบ datasheet
ดูสินค้าจุดติดตั้ง SPD DC ที่ถูกต้องสำหรับหลายสตริง
ซื้อ SPD ถูกตัวแล้ว แต่ติดผิดจุดก็เหมือนไม่มี — ตำแหน่งและวิธีต่อสายมีผลโดยตรงว่า surge จะถูกเบี่ยงออกหรือวิ่งทะลุเข้าอินเวอร์เตอร์ต่อไป
ติดที่ combiner box ก่อนเข้าอินเวอร์เตอร์ ไม่ใช่หลัง
SPD DC ต้องอยู่ระหว่าง array กับอินเวอร์เตอร์เสมอ ฟังดูชัดเจน แต่เคสที่เจอบ่อยคือติดหลังอินเวอร์เตอร์ฝั่ง DC output หรือติดอยู่ในตำแหน่งที่ surge วิ่งผ่านอินเวอร์เตอร์ไปแล้วก่อนถึง SPD — แบบนั้นป้องกันไม่ได้อะไรเลย

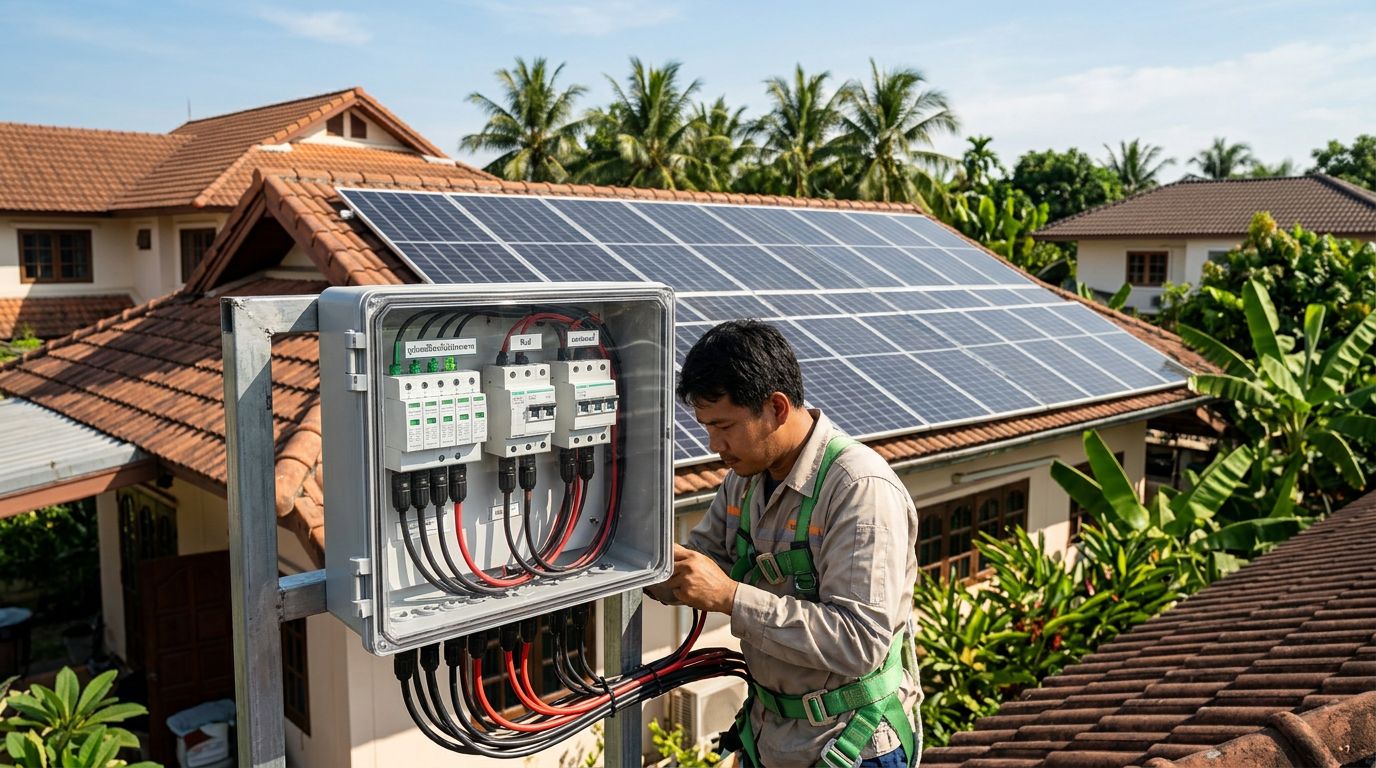

สำหรับระบบที่มีหลายสตริง ตำแหน่งที่ดีที่สุดคือที่ combiner box หรือ string combiner — จุดที่สายจากทุกสตริงมารวมกันก่อนวิ่งต่อไปยังอินเวอร์เตอร์ ถ้าระบบไม่มี combiner box แยก ให้ติด SPD ที่จุดเข้า DC input ของอินเวอร์เตอร์โดยตรง แต่สายที่ต่อจาก SPD ไปยังจุดกราวด์ต้องสั้นและตรงที่สุดเท่าที่ทำได้
Suntree SUP2H-PV DC SPD 800V 20-40kA — ชื่อระบุ PV (โซล่าเซลล์) และ sold 10 ครั้ง แสดงความน่าเชื่อถือในตลาด
ดูสินค้าสายดิน SPD สั้นแค่ไหนถึงพอ และต่อเข้าที่ไหน
นี่คือจุดที่คนมักมองข้ามมากที่สุด — SPD ที่ติดถูกจุดแต่สายดินยาวเกินไปทำงานได้แย่ลงมาก สายดินที่ยาวมีความเหนี่ยวนำ (inductance) ของตัวเอง ทำให้ surge บางส่วนยังวิ่งผ่านเข้าไปได้แทนที่จะถูกระบายลงดินทั้งหมด
แนวทางที่ควรทำ:
- สายดินจาก SPD ถึงจุด earth ควรสั้นที่สุดเท่าที่ทำได้ ยิ่งสั้นยิ่งดี
- เดินสายตรง ไม่บิดหรือวนเป็นขดเด็ดขาด — ขดสายดินทำให้เกิด inductance เพิ่ม
- ต่อเข้า main earth busbar ของระบบ ไม่ใช่ต่อลอยๆ เข้าโครงแผงหรือรางรั้ว
งานสายดินและการต่อ SPD เข้าระบบ DC เป็นงานที่ควรให้ช่างไฟที่มีใบอนุญาตทำ ไม่ใช่เพราะซับซ้อน แต่เพราะสายดินที่ต่อผิดทำให้ SPD ป้องกันได้แย่ลงโดยไม่มีสัญญาณเตือนใดๆ ระบบดูปกติทุกวัน จนวันที่ฟ้าผ่าจริงถึงรู้ว่าป้องกันไม่ได้
สัญญาณที่บอกว่า SPD ทำงานแล้วและเมื่อไรต้องเปลี่ยน
SPD ไม่ได้ใช้ได้ตลอดไป ทุกครั้งที่รับ surge เข้ามา MOV ภายในสึกหรอลงเรื่อยๆ รู้วิธีสังเกตก็ช่วยให้ไม่ปล่อยให้ระบบอยู่โดยไม่มีการป้องกันโดยไม่รู้ตัว
หน้าต่างสถานะและสัญญาณที่ต้องดูหลังฤดูฝน
SPD ส่วนใหญ่มีหน้าต่างบอกสถานะอยู่ด้านหน้า — สีเขียว คือ MOV ยังทำงานได้ปกติ สีแดง คือ MOV เสื่อมสภาพแล้ว ต้องเปลี่ยน บาง SPD มีระบบ remote monitoring ต่อออกมาด้วยสาย แต่สำหรับระบบบ้านทั่วไปการดูหน้าต่างตรงๆ ก็เพียงพอ
นิสัยที่ดีคือขึ้นไปดูหน้าต่าง SPD ทุกต้นฤดูฝน ก่อนหน้าฝนเริ่มจริงจัง และดูอีกครั้งหลังพายุหนักหรือช่วงที่ฟ้าผ่าบ่อย ถ้าพบว่าหน้าต่างเปลี่ยนเป็นสีแดงต้องเปลี่ยน SPD ก่อนเข้าหน้าฝนถัดไป — อย่าปล่อยทิ้งไว้เพราะคิดว่ายังพอใช้ได้ SPD ที่ MOV เสื่อมแล้วไม่ได้ป้องกันอะไรเลย
DC SPD 2P 1500V 40kA — โวลต์สูงสุดในรายการ เหมาะสำหรับระบบหลายแผงที่มี Voc รวมสูง ตามเตือนของบทความ
ดูสินค้าอายุการใช้งานจริงและเงื่อนไขที่ทำให้ SPD เสื่อมเร็ว
SPD ที่ติดตั้งในพื้นที่ฟ้าผ่าบ่อยอาจเสื่อมภายใน 2-3 ปีแทนที่จะเป็น 5-10 ปีตามที่ระบุในสเปก เพราะทุก surge ที่ผ่านเข้ามาแม้เล็กน้อยก็กัดกร่อน MOV ทีละนิด ปัจจัยที่ทำให้เสื่อมเร็วกว่าปกติมีหลายอย่าง
ปัจจัยหลักที่เร่งให้ SPD เสื่อมเร็ว ได้แก่ พื้นที่ฟ้าผ่าบ่อยมากและ surge เข้ามาสะสมหลายครั้งต่อฤดูกาล, แรงดัน Voc ของสตริงใกล้กับค่า MCOV ของ SPD มากเกินไป (ทำงานใกล้ขีดจำกัดตลอดเวลา), และการเลือก Imax ต่ำกว่าที่ควรสำหรับพื้นที่นั้น ทำให้แต่ละ surge กัด MOV หนักกว่าปกติ
ถ้าระบบอยู่ในพื้นที่เสี่ยงสูง การลงทุนกับ SPD ที่ Imax สูงขึ้นตั้งแต่แรกคุ้มกว่าซื้อตัวถูกแล้วเปลี่ยนบ่อย — และยังคุ้มกว่าค่าซ่อมอินเวอร์เตอร์ที่ไหม้ไปเพราะ SPD รับไม่ไหวอยู่ดี
SPD DC 2P 1000V 40kA ราคาถูก (169 บาท) — เหมาะสำหรับระบบเล็กถึงกลาง และ sold 14 ครั้งแสดงความนิยม
