กราวด์โซล่าเซลล์มีกี่แบบ และแต่ละแบบป้องกันอะไร
คนส่วนใหญ่นึกถึงสายดินเส้นเดียว แต่ในระบบโซล่าเซลล์จริงๆ กราวด์แยกออกเป็นสองหน้าที่ชัดเจน และต้องทำทั้งคู่ถึงจะครบ
Equipment Grounding กราวด์โครงสร้างและตัวอุปกรณ์
Equipment Grounding คือการต่อสายดินจากโครงสร้างโลหะทุกชิ้นในระบบ ทั้งโครงอลูมิเนียมของแผง รางยึดบนหลังคา และตัวถังของอินเวอร์เตอร์กับชาร์จคอนโทรลเลอร์ ลงมายังหลักดินที่ตอกไว้ในดิน
ประโยชน์ตรงไปตรงมา: ถ้าฉนวนในแผงหรือสายเดินระบบเสื่อมแล้วไฟรั่วลงโครงเหล็ก กระแสที่ผิดปกตินั้นจะวิ่งลงดินทันทีแทนที่จะสะสมอยู่บนโครงสร้าง ถ้าไม่มีสายดิน โครงเหล็กกลายเป็นตัวนำแรงดันที่คนจับแล้วโดนไฟได้ทันที โดยเฉพาะในวันที่มีฝนหรือพื้นเปียก
System Grounding กราวด์วงจรไฟฟ้า DC
System Grounding ต่างออกไปตรงที่มันเกี่ยวกับตำแหน่งของสายในวงจร DC ไม่ใช่แค่ตัวถังอุปกรณ์ ระบบออฟกริดหลายรุ่น โดยเฉพาะที่ใช้แรงดัน 48V ขึ้นไป มีข้อกำหนดว่าต้องต่อขั้ว negative ลงดิน (Negative Grounding) หรือปล่อยให้ทั้งสองขั้วลอยอิสระ (Floating System) ขึ้นอยู่กับสเปกของอินเวอร์เตอร์แต่ละรุ่น
ตรงนี้ต้องอ่านคู่มืออินเวอร์เตอร์ให้ชัดก่อนต่อ เพราะถ้าต่อผิดโหมด วงจรป้องกัน GFDI (Ground Fault Detection Interrupter) ที่อินเวอร์เตอร์บางรุ่นมีในตัวจะทริปตลอดเวลา หรือแย่กว่านั้นคือเสียหายถาวรโดยไม่มีสัญญาณเตือนล่วงหน้า
ฟ้าผ่ากับกราวด์ ป้องกันได้แค่ไหนจริงๆ
พูดตรงๆ: ระบบกราวด์ที่ดีลดความเสียหายจากฟ้าผ่าได้ระดับหนึ่ง แต่ไม่ใช่เกราะกันกระสุน ถ้าฟ้าผ่าลงแผงโดยตรง พลังงานมหาศาลในพริบตาเดียวนั้นทำลายอุปกรณ์ได้ไม่ว่าระบบกราวด์จะดีแค่ไหน
สิ่งที่ระบบกราวด์ทำได้จริงคือสร้างทางออกที่มีความต้านทานต่ำให้กระแสเกินวิ่งลงดิน แทนที่จะผ่านอินเวอร์เตอร์หรือชาร์จคอนโทรลเลอร์ แนวป้องกันที่สมเหตุสมผลที่สุดในเชิงต้นทุนคือระบบกราวด์ที่ถูกต้องบวกกับ Surge Protector (SPD) ทั้งฝั่ง DC และ AC ทำงานร่วมกัน ขาดอย่างใดอย่างหนึ่งแล้วอีกอย่างก็ทำงานได้ไม่เต็มประสิทธิภาพ
อุปกรณ์ที่ต้องมีก่อนเริ่มต่อระบบกราวด์
ต่อสายดินด้วยสายไฟบ้านธรรมดาหรือหนีบเข้าน็อตโครงเหล็กเฉยๆ ไม่ใช่ระบบกราวด์ที่ใช้งานได้จริง มีอุปกรณ์เฉพาะที่ต้องเตรียมก่อน
หลักดิน (Ground Rod) และขนาดที่เหมาะสม
หลักดินที่ใช้ในงานโซล่าเซลล์บ้านพักอาศัยส่วนใหญ่เป็นแบบเหล็กชุบทองแดง เส้นผ่านศูนย์กลาง 5/8 นิ้ว (16 มม.) ยาว 1.8-2.4 เมตร ตอกลงดินในแนวดิ่ง ความลึกที่เหมาะสมขึ้นอยู่กับสภาพดินในพื้นที่
สิ่งที่กำหนดประสิทธิภาพของหลักดินไม่ใช่แค่ความลึก แต่คือความชื้นของดินรอบหลักดิน ดินชื้นมีความต้านทานต่ำกว่าดินแห้งมาก ดังนั้นตำแหน่งที่เหมาะที่สุดคือบริเวณที่ได้รับน้ำสม่ำเสมอหรือใกล้ท่อระบายน้ำ ถ้าดินในพื้นที่แห้งมาก อาจต้องตอกหลักดินสองเส้นห่างกันอย่างน้อย 3 เมตร แล้วต่อขนานกัน
- หลักดินเหล็กชุบทองแดง ขนาด 5/8 นิ้ว ยาว 1.8 ม. ขึ้นไป
- ตอกลงดินให้ลึกจนเหลือโผล่พ้นดินแค่พอต่อสายดิน
- เลือกตำแหน่งดินชื้น ห่างจากฐานรากอาคารอย่างน้อย 1 เมตร
ก่อนซื้อหลักดิน ตรวจสอบว่าวัสดุเป็นทองแดงหรือเหล็กชุบทองแดงเท่านั้น อย่าใช้เหล็กเส้นก่อสร้างแทน เพราะสนิมจะกินพื้นที่สัมผัสและเพิ่มความต้านทานในระยะยาว
สายดินขนาดเท่าไหร่ และต้องเป็นสีอะไร
สายดินสำหรับระบบโซล่าเซลล์ต้องเป็นทองแดงเต็มตัวเท่านั้น ห้ามใช้อลูมิเนียมแม้จะราคาถูกกว่า เพราะอลูมิเนียมมีความต้านทานสูงกว่าและเกิดออกไซด์ที่หัวต่อได้ง่าย ทำให้ความต่อเนื่องทางไฟฟ้าแย่ลงเรื่อยๆ
ขนาดสายดินสัมพันธ์กับขนาดระบบ:
- ระบบ 1,000-3,000 วัตต์ — สายดินอย่างน้อย 6 sq.mm.
- ระบบ 3,000-6,000 วัตต์ — สายดินอย่างน้อย 10 sq.mm.
- ระบบใหญ่กว่านั้น — ปรึกษาช่างไฟที่มีใบอนุญาต
มาตรฐานสีสายดินในงานไฟฟ้าไทยคือ เขียว-เหลือง เพื่อให้ระบุได้ทันทีว่าเป็นสายดิน ไม่ใช่สายไฟ
สายไฟ THW 10 sq.mm. สีเขียวเหลือง — สายกราวด์ทองแดงแท้ที่ต้องใช้ดึงจากหลักดินมารวมที่กราวด์บัสบาร์ตามขั้นตอนบทความ
ดูสินค้าสายที่ใช้ควรเป็น THW หรือสายที่รองรับแรงดันและทนความร้อนได้ตามมาตรฐาน IEC ไม่ใช่สายทั่วไปที่ไม่มีการรับรอง
กราวด์บัสบาร์และจุดรวมสายดิน
Ground Bus Bar คือแถบทองแดงที่ทำหน้าที่เป็นจุดรวมสายดินจากทุกอุปกรณ์ก่อนลงหลักดินเส้นเดียว หลักการสำคัญคือ Single Point Ground ทุกสายดินวิ่งมารวมที่จุดเดียว แล้วมีสายดินเส้นเดียวลงหลักดิน
ทำไมถึงสำคัญ? ถ้าต่อสายดินจากแต่ละอุปกรณ์ลงดินแยกกันหลายจุด จะเกิด Ground Loop ซึ่งทำให้มีกระแสวนในสายดินและรบกวนระบบได้ ตำแหน่งที่เหมาะสมของกราวด์บัสบาร์คือในตู้ควบคุม ใกล้กับอินเวอร์เตอร์และชาร์จคอนโทรลเลอร์ เพื่อให้สายดินจากอุปกรณ์ทุกตัวสั้นที่สุดเท่าที่เป็นไปได้
ขั้นตอนต่อระบบกราวด์โซล่าเซลล์ทีละขั้น
เรียงลำดับจากหลักดินขึ้นมาถึงแผง ทำตามลำดับนี้แล้วระบบกราวด์จะมีความต่อเนื่องครบทุกจุด
ขั้นที่ 1 ตอกหลักดินและวัดความต้านทาน
เลือกตำแหน่งที่ดินชื้นและเข้าถึงได้ง่ายสำหรับการบำรุงรักษา ห่างจากฐานรากอาคารและท่อน้ำโลหะใต้ดินอย่างน้อย 1 เมตร ตอกหลักดินในแนวดิ่งให้ลึกจนเหลือโผล่พ้นดินแค่พอต่อสายดิน ถ้าดินแข็งหรือมีหินใต้ดิน ให้เปลี่ยนตำแหน่งแทนการตอกเฉียง เพราะหลักดินเฉียงลดประสิทธิภาพการสัมผัสกับดินอย่างมาก
ต่อสายดินเข้าหลักดินด้วยคลิปหนีบทองแดงที่ออกแบบมาสำหรับงานนี้โดยเฉพาะ ขันให้แน่น แล้วหุ้มด้วยเทปพันสายหรือกล่องป้องกันเพื่อกันน้ำและการกัดกร่อน
ถ้ามี Earth Resistance Tester วัดค่าความต้านทานดิน ค่าที่ยอมรับได้สำหรับระบบโซล่าเซลล์บ้านพักอาศัยทั่วไปควรอยู่ที่ ไม่เกิน 25 โอห์ม ถ้าสูงกว่านี้ให้เพิ่มหลักดินหรือเปลี่ยนตำแหน่ง
ขั้นที่ 2 ต่อกราวด์โครงสร้างแผงและรางยึด
โครงอลูมิเนียมของแผงโซล่าเซลล์และรางยึดบนหลังคามีสีผิวอโนไดซ์ที่ทำหน้าที่เป็นฉนวนบางๆ ก่อนต่อสายดินต้องขัดสีออกที่จุดสัมผัสให้เห็นเนื้ออลูมิเนียมเงาๆ ก่อน ถ้าไม่ขัด ความต้านทานที่จุดต่อจะสูงและกราวด์ทำงานได้ไม่เต็มที่
ใช้ Grounding Lug ที่ออกแบบมาสำหรับงานกราวด์โดยเฉพาะ ไม่ใช่น็อตทั่วไปที่หนีบสายเข้าโครง Grounding Lug ที่ดีจะมีพื้นที่สัมผัสกับสายดินสูงและทนการกัดกร่อนจากสภาพอากาศภายนอก ดึงสายดินจากทุกจุดบนหลังคามารวมลงมาที่กราวด์บัสบาร์ในตู้ควบคุม ไม่ใช่ต่อลงดินตรงจากหลังคา
หัวเชื่อมทองแดงแท้ 600A/800A — ใช้ต่อสายกราวด์ที่ดึงจากหลักดินเข้าสู่กราวด์บัสบาร์จุดเดียวตามขั้นตอนบทความ
ดูสินค้าขั้นที่ 3 ต่อกราวด์อินเวอร์เตอร์และชาร์จคอนโทรลเลอร์
ตัวถังอินเวอร์เตอร์และชาร์จคอนโทรลเลอร์มีขั้วต่อสายดินระบุไว้ชัดเจน ดึงสายดินจากทั้งสองตัวมารวมที่กราวด์บัสบาร์เช่นเดียวกัน
จุดที่ต้องระวัง คือเรื่อง System Grounding ของอินเวอร์เตอร์ อินเวอร์เตอร์บางรุ่นมี Negative Grounding ในตัวอยู่แล้ว ถ้าต่อ negative ลงดินซ้ำจากภายนอกอีกครั้ง วงจรป้องกัน GFDI จะทริปทันที หรือในบางกรณีเสียหายถาวร อ่านคู่มืออินเวอร์เตอร์ในส่วน Grounding หรือ Earthing ให้ชัดก่อนต่อสายทุกครั้ง ถ้าคู่มือไม่ชัดหรือเป็นภาษาที่อ่านไม่ออก ติดต่อผู้ผลิตหรือช่างที่คุ้นกับรุ่นนั้นโดยตรงดีกว่าเดาเอง
ตัวควบคุมชาร์จ MPPT 12V/24V ของ NoBrand — ควบคุมการชาร์จแบตเตอรี่ และต้องมีสายดินต่อออกมาตามที่บทความเตือนให้ตรวจก่อน
ดูสินค้าจุดพลาดที่เจอบ่อยในงานกราวด์โซล่าเซลล์
ระบบกราวด์ที่ดูเหมือนต่อครบแต่ไม่มีความต่อเนื่องทางไฟฟ้า ไม่ต่างจากไม่มีระบบกราวด์เลย นี่คือจุดที่มักพลาดกัน
ต่อสายดินแต่ไม่มีความต่อเนื่อง (Continuity)
เคสที่พบบ่อยคือต่อสายดินครบทุกจุดแต่ใช้น็อตสแตนเลสหรือน็อตเหล็กทั่วไปหนีบสายเข้าโครง พอโดนฝนและแดดสลับกันไปสักพัก น็อตขึ้นสนิม หัวต่อเริ่มหลวม ความต้านทานที่จุดสัมผัสพุ่งขึ้นจนกราวด์ไม่ทำงานจริงๆ แม้ดูเหมือนต่อครบ
วิธีตรวจง่ายที่สุดคือใช้มัลติมิเตอร์โหมด Continuity วัดระหว่างโครงแผงกับหลักดิน ถ้ามัลติมิเตอร์ส่งเสียงบี๊ปต่อเนื่อง แสดงว่าความต่อเนื่องดี ถ้าไม่มีเสียงหรือค่าความต้านทานสูงกว่า 1-2 โอห์ม ให้ตรวจหัวต่อทุกจุดทีละจุด การวัด continuity ควรทำทุกปีหรือหลังจากมีพายุหนัก
ลงหลักดินหลายจุดโดยไม่รวมที่บัสบาร์
ปัญหา Ground Loop เกิดเมื่อต่อสายดินจากอุปกรณ์แต่ละตัวลงดินแยกกันคนละจุด เช่น สายดินอินเวอร์เตอร์ลงดินจุดหนึ่ง สายดินโครงแผงลงดินอีกจุด ทั้งสองจุดมีความต้านทานดินต่างกัน ทำให้เกิดกระแสวนในสายดินระหว่างสองจุดนั้น ผลที่ตามมาคือรบกวนการทำงานของอุปกรณ์อิเล็กทรอนิกส์ในระบบ และในบางกรณีทำให้ชาร์จคอนโทรลเลอร์อ่านค่าผิดพลาด
หลักการ Single Point Ground แก้ปัญหานี้ได้ตรงจุด: สายดินทุกเส้นมารวมที่กราวด์บัสบาร์จุดเดียว แล้วมีสายดินเส้นเดียวลงหลักดิน ไม่ว่าจะมีอุปกรณ์กี่ตัวในระบบ
งานไหนควรเรียกช่างไฟที่มีใบอนุญาต
งานต่อระบบกราวด์ในระบบ ออฟกริดขนาดเล็ก ที่ไม่ขนานกับการไฟฟ้า เจ้าของบ้านที่มีความรู้พื้นฐานด้านไฟฟ้าทำเองได้ โดยเฉพาะงานที่ทำบนพื้น ไม่ต้องขึ้นหลังคา และระบบแรงดันไม่เกิน 48V DC
แต่มีเส้นแบ่งที่ชัดเจน: ระบบ ออนกริด หรือระบบที่ต่อขนานกับสายการไฟฟ้า ต้องทำโดยช่างไฟที่มีใบอนุญาตและผ่านการตรวจจากการไฟฟ้าเท่านั้น ไม่มีข้อยกเว้น งานบนหลังคาก็เช่นกัน ความเสี่ยงตกจากที่สูงสูงกว่าที่คิดเสมอ และถ้าไม่แน่ใจว่าอินเวอร์เตอร์รุ่นที่ใช้ต้องการ System Grounding แบบไหน หยุดแล้วโทรหาช่างดีกว่า ค่าช่างถูกกว่าอินเวอร์เตอร์ใหม่มาก

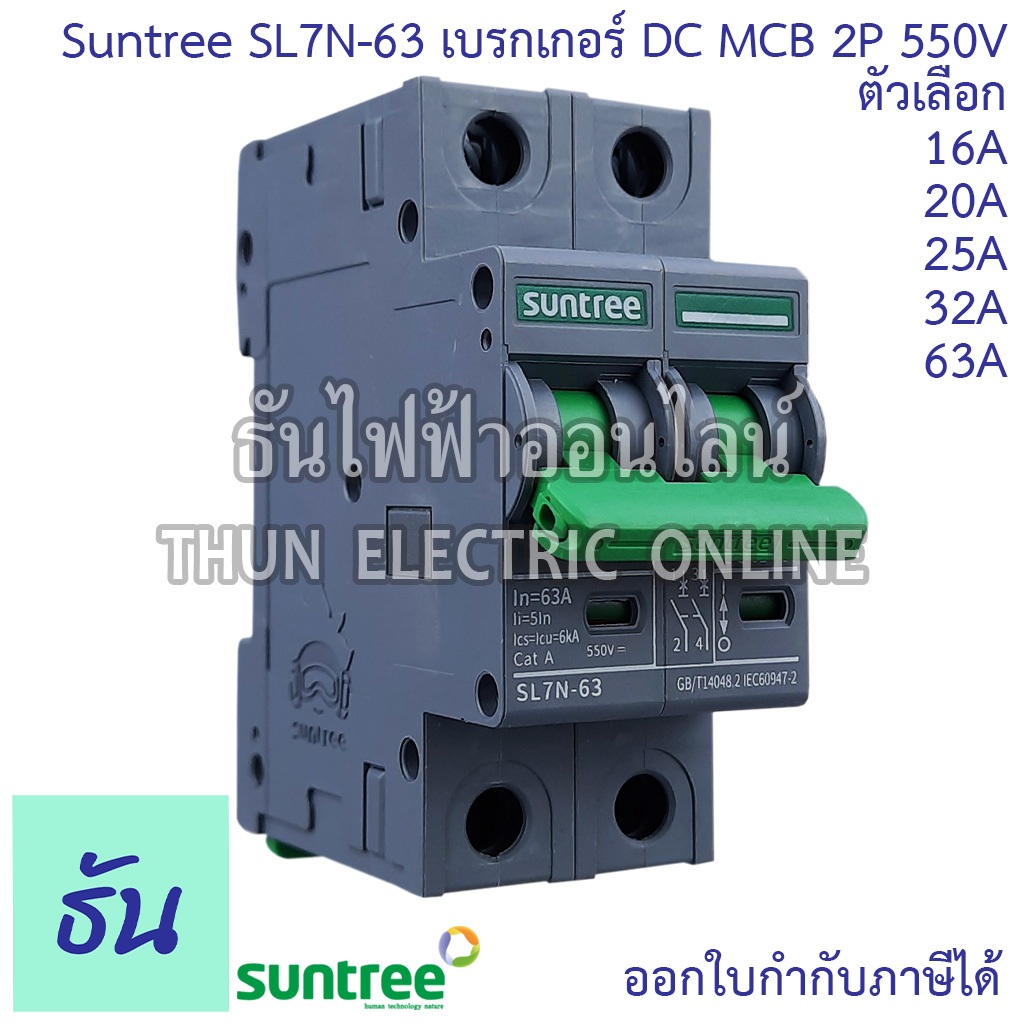

เบรกเกอร์ DC 2P 550V ของ Suntree — อุปกรณ์ป้องกันการลัดวงจรและกระแสเกินที่บทความเตือน ต้องมีก่อนเดินสายกราวด์ตามขั้นตอน
ดูสินค้าSurge Protector กับระบบกราวด์ ต้องมีทั้งคู่
ระบบกราวด์ที่ดีช่วยได้มาก แต่ถ้าฟ้าผ่าใกล้ๆ แรงดันพุ่งสูงในพริบตา อุปกรณ์ยังเสียหายได้ถ้าไม่มี SPD คั่น
SPD DC สำหรับสายจากแผงถึงชาร์จคอนโทรลเลอร์
Surge Protective Device ฝั่ง DC ต้องติดตั้งระหว่างแผงโซล่าเซลล์กับชาร์จคอนโทรลเลอร์หรืออินเวอร์เตอร์ ตำแหน่งนี้คือด่านแรกที่รับแรงดันเกินจากฟ้าผ่าก่อนที่จะถึงอุปกรณ์ราคาแพง
การเลือก SPD DC ให้ดูที่ Voltage Rating ต้องสูงกว่าค่า Voc (แรงดันวงจรเปิด) ของ string แผงในสภาพอากาศเย็นที่สุด โดยทั่วไประบบ 12-24V ใช้ SPD DC 500V ได้ ระบบ 48V หรือ string แผงแบบอนุกรมควรใช้ 1,000V ขึ้นไป และ Impulse Current (Imax) ที่ 20KA ขึ้นไปสำหรับระบบบ้านพักอาศัย
สิ่งที่ขาดไม่ได้: SPD ต้องต่อสายดินเข้าระบบกราวด์ด้วย ถ้าไม่มีสายดิน SPD ไม่มีทางระบาย surge ลงไปไหน ทำให้แทบไม่มีประโยชน์
DC SPD/Surge Protector ของ Suntree 500/800/1000Vdc — ป้องกันฟ้าผ่าและไฟกระชากที่บทความเน้นว่าต้องมีควบคู่กับระบบกราวด์
ดูสินค้าDC SPD 600V/1000V 2 ขั้ว 20KA/40KA ของ Taxnele — อุปกรณ์ป้องกันไฟกระชากฟ้าผ่าในระบบ DC ที่บทความเตือนว่าต้องมีเพื่อแก้ปัญหาไฟรั่ว
ดูสินค้าSPD AC สำหรับฝั่งออกจากอินเวอร์เตอร์
ฝั่ง AC ก็ต้องการการป้องกันเช่นกัน แรงดันเกินไม่ได้มาจากฟ้าผ่าที่แผงเท่านั้น สายไฟการไฟฟ้าที่ต่อเข้าบ้านก็นำ surge จากฟ้าผ่าในบริเวณใกล้เคียงเข้ามาได้ SPD AC ติดตั้งที่ตู้ไฟบ้านหรือตู้ MDB ทำหน้าที่ป้องกันเส้นทางนี้
ข้อสำคัญที่เหมือนกันทุกกรณี: SPD AC ต้องการสายดินที่ดีในตู้ไฟบ้านถึงจะระบาย surge ได้จริง ถ้าตู้ไฟบ้านไม่มีสายดินหรือสายดินหลวม SPD ติดไว้ก็ช่วยได้น้อยมาก ดังนั้นก่อนติด SPD AC ควรตรวจสอบว่าระบบกราวด์ในตู้ไฟบ้านสมบูรณ์ก่อน — ทั้งสองส่วนต้องทำงานร่วมกันถึงจะป้องกันได้จริง
