แคลมป์มิเตอร์ AC กับ DC ต่างกันที่ไหน และทำไมต้องแยก
แคลมป์มิเตอร์ธรรมดาที่ช่างไฟใช้กันทั่วไปวัด DC ในระบบโซล่าเซลล์ไม่ได้ — ไม่ใช่เพราะสเปกต่ำ แต่เพราะหลักการทำงานคนละอย่างกันสิ้นเชิง
หลักการทำงาน: Transformer vs Hall Effect
แคลมป์มิเตอร์ AC ใช้ current transformer เป็นแกนวัด — หลักการคือสายไฟที่มีกระแสสลับไหลผ่านจะสร้างสนามแม่เหล็กที่เปลี่ยนทิศทางตลอดเวลา (ตามความถี่ 50Hz) ซึ่ง transformer รับสัญญาณนั้นแปลงเป็นค่ากระแสได้
กระแสตรง DC ไม่ทำแบบนั้น สนามแม่เหล็กจากสาย DC คงที่ ไม่เปลี่ยนทิศทาง transformer จึงไม่ตอบสนอง ผลที่ได้คือ ค่าศูนย์ หรือกระโดดไม่มีความหมาย ทั้งที่สายมีกระแสจริงอยู่ 10-40 แอมป์
แคลมป์มิเตอร์ DC ต้องใช้ Hall Effect sensor แทน — เซ็นเซอร์นี้ตอบสนองต่อสนามแม่เหล็กสถิตได้โดยตรง ไม่ว่ากระแสจะเปลี่ยนทิศทางหรือไม่ก็ตาม นี่คือเหตุผลที่ราคาแคลมป์มิเตอร์ DC มักสูงกว่า AC รุ่นเดียวกัน — ต้นทุน sensor ต่างกัน
สังเกตตัวเองก่อนซื้อ: ดูสเปกตรงไหน
เปิดหน้าสินค้าขึ้นมา มองหาตรงนี้ก่อน — ถ้าไม่มีคำเหล่านี้ในสเปก ให้ปิดหน้าทิ้งได้เลย:
- "DC Current" หรือ "A DC" — ต้องมีตัวนี้ในรายการฟังก์ชัน ไม่ใช่แค่ "AC Current"
- "Hall Effect" หรือ "Hall Sensor" — ยืนยันว่าใช้เซ็นเซอร์ถูกประเภท
- สัญลักษณ์ "⎓" (เส้นตรงบนเส้นประ) บนหน้าจอหรือปุ่มเลือกย่าน — แปลว่า DC ถ้าเห็นแค่ "~" คือ AC อย่างเดียว
สิ่งที่หลอกคนได้บ่อยที่สุดคือคำว่า "AC/DC" ที่หมายถึงแหล่งจ่ายไฟของตัวมิเตอร์ (ใช้ได้ทั้งไฟบ้านและถ่าน) ไม่ได้แปลว่าวัดกระแส DC ได้ อ่านสเปกให้ครบก่อนเชื่อชื่อสินค้า
แดด-โหลด-ย่านวัด: 3 จุดเลือกแคลมป์มิเตอร์ DC ให้ตรงงานโซล่าเซลล์
แคลมป์มิเตอร์ DC ที่ดีในระบบโซล่าเซลล์ไม่ได้แค่วัด DC ได้ — ต้องวัดได้ถูกย่าน ถูกสภาพ และอ่านค่าได้เสถียรพอจะเอาไปตัดสินใจจริงๆ
ไล่ แดด-โหลด-ย่านวัด ตามจังหวะนี้ก่อนตัดสินใจซื้อ — ขาดจุดไหนจุดหนึ่งแล้วเอาไปใช้งานจริงมักได้ค่าที่เชื่อถือไม่ได้
แดด: ย่านวัดกระแสต้องครอบคลุมกระแสสูงสุดของระบบ
ระบบโซล่าเซลล์มีกระแสได้หลากหลายมากขึ้นอยู่กับขนาด ระบบ 12V ออฟกริดเล็กๆ อาจมีกระแสจากแผงแค่ 8-15 แอมป์ แต่ระบบ 48V ที่ต่อแผงหลายแผ่น กระแสรวมอาจขึ้นไปถึง 60-80 แอมป์ ได้ไม่ยาก
ซื้อแคลมป์มิเตอร์ DC ที่วัดได้แค่ 20A แล้วเอาไปวัดระบบ 40A — มิเตอร์จะแสดงค่าเกินย่าน (OL) หรือค่าผิดพลาด ไม่มีประโยชน์อะไรเลย กฎง่ายๆ คือเลือกย่านวัดให้เกินกระแสสูงสุดของระบบตัวเองอย่างน้อย 20-30% เผื่อไว้ด้วย
โหลด: ความละเอียดและ zero offset สำคัญกว่าที่คิด
Hall Effect sensor มีจุดอ่อนที่ต้องรู้ไว้ — zero offset คือปรากฏการณ์ที่มิเตอร์อ่านค่าไม่ใช่ศูนย์ทั้งที่ยังไม่ได้คีบสายเลย อาจเห็น +0.3A หรือ -0.5A ลอยอยู่หน้าจอ ถ้าไม่ zero ก่อนวัด ค่าที่ได้จะคลาดเคลื่อนตั้งแต่ต้น
ความละเอียด 0.1A สำคัญมากสำหรับงานโซล่าเซลล์โดยเฉพาะ ตอนแดดอ่อนช่วงเช้าหรือเย็น กระแสชาร์จแบตอาจเหลือแค่ 1-2A ถ้ามิเตอร์ละเอียดแค่ 1A ก็แยกไม่ออกว่าชาร์จอยู่หรือหยุดแล้ว
HABOTEST HT205 วัด AC/DC 600A ชัดเจน — เป็นแคลมป์มิเตอร์ที่ออกแบบสำหรับวัด DC จริง ตรงกับความต้องการวัดกระแส DC ในระบบโซล่าเซลล์ที่บทความเน้น
ดูสินค้าย่านวัด: True RMS จำเป็นไหมสำหรับ DC
คำตอบตรงๆ คือ ไม่จำเป็น สำหรับการวัดกระแส DC ล้วนๆ ในระบบโซล่าเซลล์ True RMS มีประโยชน์กับ AC ที่มี harmonic distortion จากโหลดอิเล็กทรอนิกส์ — กระแส DC ตรงๆ จากแผงหรือแบตไม่มี harmonic
แต่ถ้าต้องการมิเตอร์ตัวเดียวที่วัดได้ทั้ง DC ฝั่งแผง-แบต และ AC ฝั่งออกอินเวอร์เตอร์ ด้วย การมี True RMS ก็คุ้มค่าเพราะวัด AC ได้แม่นยำขึ้น ไม่ต้องพกสองตัว — นี่คือจุดที่ แดด-โหลด-ย่านวัด ช่วยให้ตัดสินใจได้ว่าต้องการมิเตอร์แบบไหนจริงๆ
HABOTEST HT206 แคลมป์มิเตอร์ 600V AC/DC 6000 นับ True RMS — ระบุ AC/DC ชัดเจน มีไฟส่องหลังและไฟฉาย ช่วยวัดในสภาพแสงน้อย ที่บทความเตือนว่าต้องปลอดภัย
ดูสินค้าวิธีวัดกระแส DC ในระบบโซล่าเซลล์ให้ได้ค่าจริงและปลอดภัย
มีแคลมป์มิเตอร์ DC ถูกตัวแล้วก็ยังวัดผิดได้ถ้าใช้ไม่เป็น — จุดวัด ทิศทางสาย และการ zero offset ล้วนกระทบค่าที่อ่านได้
จุดวัดที่ถูกต้อง: คีบสายเดียว ไม่ใช่คีบทั้งคู่
ข้อผิดพลาดที่เห็นบ่อยที่สุดในหน้างาน — คีบแคลมป์ครอบทั้งสายบวกและลบพร้อมกัน แล้วได้ค่าศูนย์ แล้วคิดว่ามิเตอร์เสีย
ที่จริงคือสนามแม่เหล็กจากสายบวกและลบหักล้างกันพอดี เพราะกระแสไหลทิศทางตรงข้ามกัน Hall Effect sensor รับสัญญาณสุทธิเป็นศูนย์จึงแสดงค่าศูนย์ ต้องคีบสายเดียวเท่านั้น — จะเป็นสายบวกหรือลบก็ได้ ค่าที่ได้คือกระแสเดียวกัน แค่อาจต่างกันที่เครื่องหมาย บวกหรือลบขึ้นอยู่กับทิศทางที่คีบ ไม่ใช่ความผิดพลาด
ขั้นตอนวัดจริงหน้างาน: zero ก่อน คีบ แล้วอ่าน
ลำดับนี้ทำให้ค่าที่อ่านได้เชื่อถือได้จริง:
1. เปิดแคลมป์มิเตอร์ ในสภาพที่ยังไม่ได้คีบสายใดๆ 2. กดปุ่ม Zero หรือ Null — รอให้หน้าจอแสดง 0.0A (หรือใกล้เคียง) ก่อนเสมอ 3. คีบสายที่ต้องการวัด (สายเดียว) ให้สายอยู่กึ่งกลางแคลมป์พอดี 4. รอค่านิ่ง สัก 2-3 วินาที — Hall Effect sensor ต้องการเวลาเสถียร 5. อ่านผล และจดบันทึก ถ้าค่ากระโดดไม่หยุดให้ตรวจว่าสายอยู่กึ่งกลางแคลมป์หรือเปล่า
ถ้าข้ามขั้นตอน zero ค่าที่ได้อาจคลาดเคลื่อน 1-3 แอมป์ ได้ง่ายๆ — สำหรับระบบที่กระแสชาร์จปกติอยู่แค่ 5-8A นั่นคือ error ที่ใหญ่มากพอจะอ่านผลผิดได้
ANENG CM86 แคลมป์มิเตอร์ 600A AC/DC True RMS — วัดกระแส AC/DC และแรงดันไฟฟ้า ราคากลาง เหมาะสำหรับช่างไฟฟ้า ครอบคลุมการวัด DC ที่บทความสอน
ดูสินค้าอ่านเพิ่มเติม: มิเตอร์วัดไฟโซล่าเซลล์
ของที่ควรระวัง: แคลมป์มิเตอร์ DC ราคาถูกบน marketplace ดูอะไรก่อนสั่ง
ตลาดออนไลน์มีแคลมป์มิเตอร์ราคาหลักร้อยอ้างว่าวัด DC ได้ — บางตัวทำได้จริง บางตัวสเปกโม้ รู้วิธีกรองก็ไม่โดนหลอก
สัญญาณเตือนของที่สเปกโม้
ดูรูปสินค้าและสเปกให้ดีก่อนสั่ง สัญญาณที่บ่งบอกว่าของอาจวัด DC ไม่ได้จริง:
- ไม่มีปุ่ม Zero หรือ Null บนตัวมิเตอร์ — แคลมป์มิเตอร์ DC ที่ใช้งานได้จริงต้องมีปุ่มนี้
- สเปกไม่ระบุ Hall Effect — ถ้าเขียนแค่ "Clamp Meter AC/DC" โดยไม่บอกว่าใช้เซ็นเซอร์อะไร ให้ระวัง
- ราคาต่ำกว่า 200 บาท สำหรับตัวที่อ้างว่าวัด DC ได้ — Hall Effect sensor มีต้นทุน ของถูกมากผิดปกติมักเป็น AC อย่างเดียว
- รูปสินค้าไม่มีสัญลักษณ์ DC บนหน้าจอหรือปุ่มเลือกย่าน
อ่านรีวิวที่พูดถึงการวัด DC โดยเฉพาะ ไม่ใช่รีวิวทั่วไปที่บอกแค่ "ของมาครบ กล่องสวย" — รีวิวที่มีค่าคือคนที่เอาไปวัดสายโซล่าเซลล์จริงแล้วบอกว่าค่านิ่งหรือกระโดด

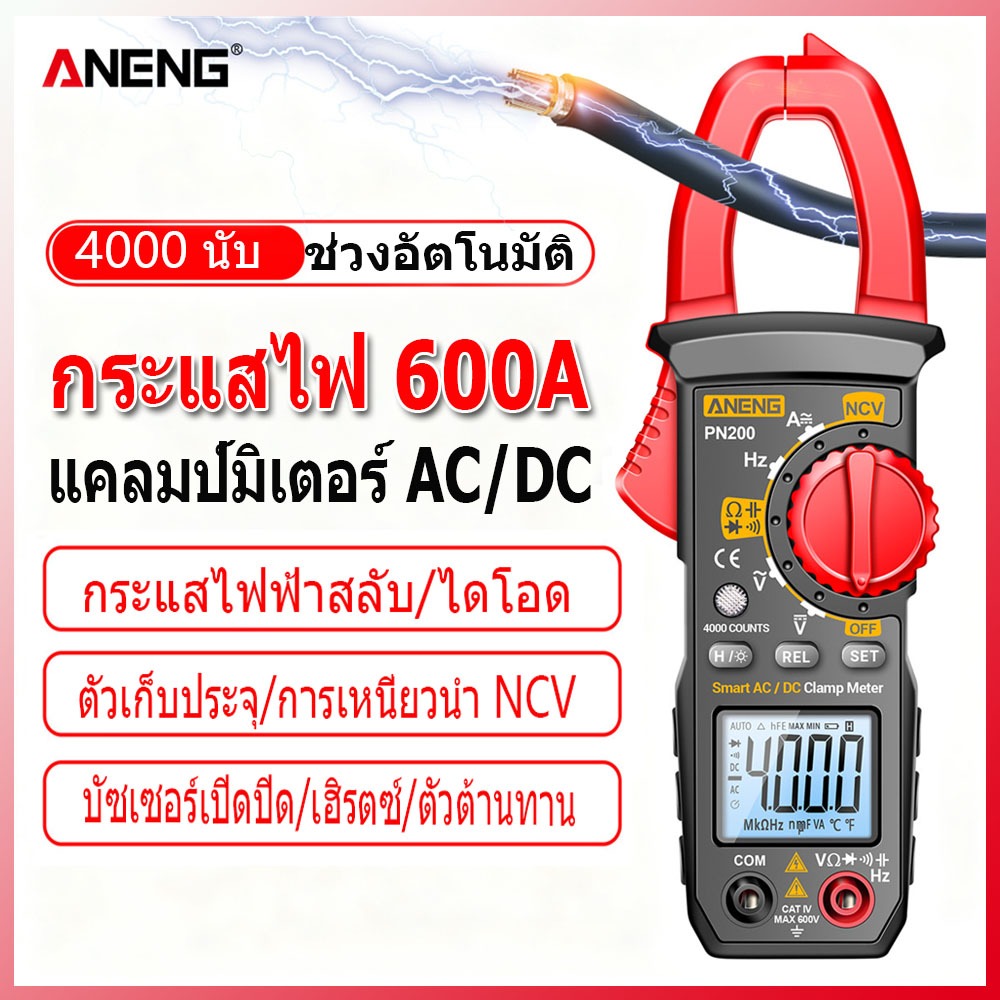

Aneng PN200 แคลมป์มิเตอร์ DC/AC 600A — วัดแรงดันไฟฟ้า AC/DC และกระแสไฟ AC/DC ตรงตามเกณฑ์ที่บทความระบุ (DC Current ชัดเจน) ราคาประหยัด
ดูสินค้าราคาที่ควรคาดหวัง และของที่ใช้งานได้จริงในระบบโซล่าเซลล์
แคลมป์มิเตอร์ DC ที่ใช้งานได้จริงในระบบโซล่าเซลล์ราคาเริ่มที่ประมาณ 600-900 บาท สำหรับตัวที่มี Hall Effect sensor จริง มีปุ่ม zero และย่านวัดครอบคลุม 600A ถ้าต้องการวัดระบบขนาดใหญ่หรือต้องการ True RMS ด้วย ราคาขึ้นไปถึง 1,200-1,600 บาท
สิ่งที่ต้องมีในตัวที่จะซื้อ: ระบุ DC Current ชัดเจนในสเปก, มีปุ่ม zero/null, ย่านวัดครอบกระแสสูงสุดของระบบตัวเอง และแบรนด์ที่มีรีวิวจากคนใช้งานจริงในระบบ DC

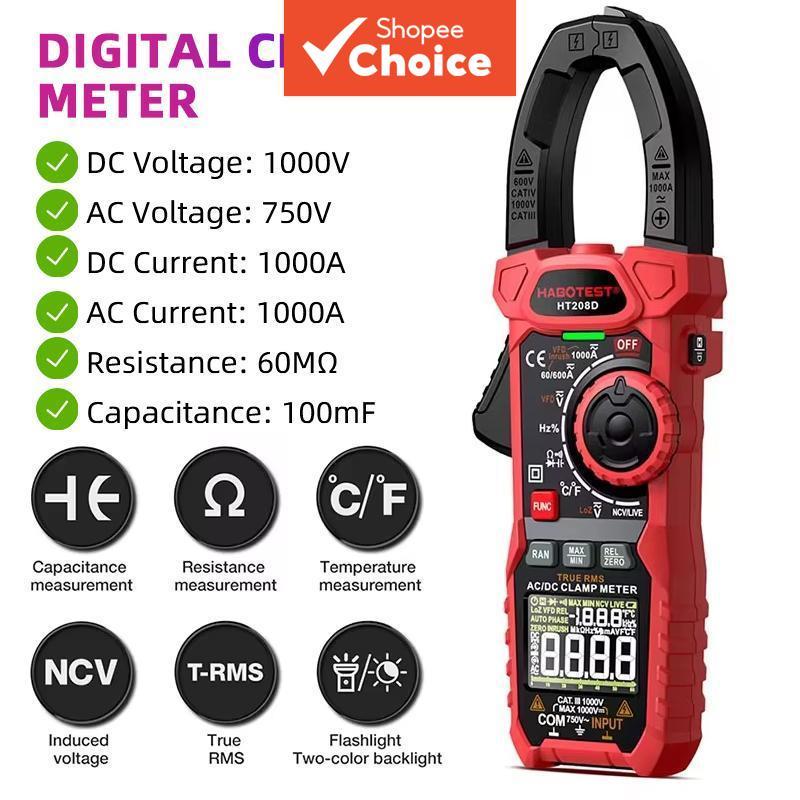

HABOTEST HT208D แคลมป์มิเตอร์ 1000A AC/DC True RMS — วัด DC ได้สูงสุด 1000A เหมาะสำหรับระบบโซล่าเซลล์ขนาดใหญ่ ครอบคลุมย่านวัดสูง ตรงกับจุดที่บทความเน้น
ดูสินค้าVALUE VMC-1 แคลมป์มิเตอร์ดิจิตอล วัด AC/DC 600V — ระบุ DC ชัดเจน มีฟังก์ชันครบ (อุณหภูมิ ความจุ) ช่วยตรวจระบบโซล่าเซลล์ได้ครอบคลุม ราคาพรีเมียม
