SPD คืออะไร และทำงานยังไงในระบบ AC บ้าน
ก่อนจะเลือก kV หรือ Type ได้ถูก ต้องเข้าใจก่อนว่า SPD ทำหน้าที่อะไรในวงจร AC ของบ้าน และทำไมเซอร์กิตเบรกเกอร์ธรรมดาถึงช่วยไม่ได้เวลาฟ้าผ่า
Surge คืออะไร และเข้าบ้านทางไหน
คลื่นแรงดันเกิน หรือ surge เกิดขึ้นได้สองทางหลัก ทางแรกคือฟ้าผ่าลงใกล้เสาไฟฟ้าหรือสายส่งในละแวกบ้าน พลังงานส่วนหนึ่งวิ่งเข้ามาตามสาย AC โดยตรง ทางที่สองคือการสวิตชิ่งในระบบสายไฟของการไฟฟ้า เช่น ตัดต่อโหลดขนาดใหญ่หรือเปลี่ยนแหล่งจ่ายไฟ ซึ่งสร้างคลื่นแรงดันชั่วขณะ (transient) ที่วิ่งเข้าบ้านทางสายเมนได้เช่นกัน
ปัญหาคือ surge เกิดและหายในเวลาไม่กี่ไมโครวินาที เร็วเกินกว่าที่เซอร์กิตเบรกเกอร์จะตอบสนองได้ เบรกเกอร์ออกแบบมาตัดกระแสเกิน ไม่ใช่ตัดแรงดันเกินระยะสั้นขนาดนี้ อุปกรณ์ไฟฟ้าจึงรับแรงดันพีคสูงเข้าไปเต็มๆ ก่อนที่เบรกเกอร์จะรู้ตัวด้วยซ้ำ
SPD ต่างจากเซอร์กิตเบรกเกอร์และปลั๊กกันไฟกระชากยังไง
SPD ทำงานคนละหน้าที่กับเบรกเกอร์และปลั๊กกันไฟกระชากที่ขายตามห้างทั่วไปโดยสิ้นเชิง เข้าใจตรงนี้ก็ไม่ต้องสงสัยอีกว่าทำไมมีเบรกเกอร์อยู่แล้วยังต้องซื้อ SPD เพิ่ม
แต่ละตัวป้องกันคนละระดับ:
- เซอร์กิตเบรกเกอร์ — ตัดกระแสเกิน (overcurrent) และลัดวงจร ไม่ได้ป้องกัน surge แรงดันชั่วขณะ
- ปลั๊กกันไฟกระชากราคาถูก — มี MOV ขนาดเล็กรับ surge ได้น้อย เหมาะกับ switching noise เล็กน้อย ไม่ใช่ฟ้าผ่าจริง
- SPD ที่ตู้ MDB/DB — รับพลังงาน surge ขนาดใหญ่ได้ (หน่วย kA) เบี่ยงพลังงานลงสายดินก่อนวิ่งเข้าวงจรบ้าน
ทั้งสามตัวทำงานแทนกันไม่ได้ แต่ทำงานร่วมกันได้ดี SPD ที่ตู้ไฟคือแนวรับหลัก ปลั๊กกันไฟกระชากที่ดีคือแนวเสริมใกล้อุปกรณ์ เบรกเกอร์ยังคงทำหน้าที่ตัดกระแสเกินเหมือนเดิม
Type 1, Type 2, Type 3 ต่างกันยังไง บ้านทั่วไปต้องใช้ Type ไหน
ตัวเลข Type คือสิ่งที่คนมักข้ามไปดูแต่ราคา แต่จริงๆ แล้ว Type กำหนดว่า SPD ตัวนั้นรับมือกับ surge ระดับไหนได้ และต้องติดตั้งที่จุดไหนในระบบ
Type 1 สำหรับบ้านที่มีสายล่อฟ้า ไม่ใช่บ้านทั่วไป
Type 1 ออกแบบมาสำหรับจุดที่รับพลังงานโดยตรงจากระบบสายล่อฟ้า (Lightning Protection System) ที่ติดตั้งบนอาคาร ติดที่เมนสวิตช์ก่อนเข้าตู้ MDB และต้องรับกระแส impulse ขนาดใหญ่มากในหน่วย kA ได้
ถ้าบ้านไม่มีระบบสายล่อฟ้า ซื้อ Type 1 มาก็ไม่ได้ช่วยอะไรเพิ่มขึ้น แถมราคาสูงกว่า Type 2 หลายเท่า บ้านทั่วไปในหมู่บ้านหรือในเมืองส่วนใหญ่ไม่มีระบบสายล่อฟ้า ดังนั้น Type 1 จึงไม่ใช่ของที่ต้องซื้อ
Type 2 คือตัวหลักสำหรับบ้านไม่มีสายล่อฟ้า ติดที่ตู้ MDB
Type 2 คือ SPD ที่เหมาะกับบ้านทั่วไป ที่ไม่มีระบบสายล่อฟ้า ติดตั้งที่ตู้ MDB (Main Distribution Board) หรือตู้ DB หลักของบ้าน ทำหน้าที่รับ surge จากสายไฟการไฟฟ้าและฟ้าผ่าในบริเวณใกล้เคียงก่อนที่จะกระจายเข้าวงจรย่อยทั้งบ้าน
ค่าที่ต้องดูสำหรับ Type 2:
- In (Nominal Discharge Current) — ควรอยู่ที่ 20kA ขึ้นไปสำหรับบ้านทั่วไป บางตัวระบุ 40kA ซึ่งรับ surge ได้มากกว่า
- Uc (Maximum Continuous Operating Voltage) — ต้องสูงกว่าแรงดันระบบ AC บ้าน ระบบ 230V ในไทยควรใช้ Uc ≥ 275V
- Up (Voltage Protection Level) — ยิ่งต่ำยิ่งดี ค่ามาตรฐานที่ดีสำหรับอุปกรณ์ทั่วไปควรอยู่ที่ ≤ 1.5 kV
Schneider iPF K 20 เป็น SPD ระบบ AC แบรนด์ชั้นนำ 20kA ที่ระบุชัดเจน — ตรงกับมาตรฐานที่บทความแนะนำสำหรับบ้านไม่มีสายล่อฟ้า
ดูสินค้าType 3 เสริมจุดใช้งาน ไม่ใช่ตัวหลัก
Type 3 เป็นตัวเสริมที่ติดใกล้อุปกรณ์ราคาแพง เช่น อินเวอร์เตอร์โซล่าเซลล์ ทีวี NAS หรือชุดโฮมเธียเตอร์ ทำงานเป็นแนวรับสุดท้ายหลังจาก Type 2 ดูดซับพลังงาน surge หลักไปแล้ว
สิ่งที่ต้องเข้าใจคือ Type 3 ไม่สามารถทำงานได้ดีถ้าไม่มี Type 2 อยู่ด้วย เพราะมันรับพลังงาน surge ขนาดใหญ่ไม่ได้ ถ้าติดแค่ Type 3 โดยไม่มี Type 2 ที่ตู้ DB ก็เหมือนตั้งแนวรับสุดท้ายโดยไม่มีแนวหน้า surge ขนาดใหญ่จะพัง Type 3 ก่อนถึงอุปกรณ์ที่อยากปกป้อง
แดด-ฟ้า-โหลด เลือก SPD ให้พอดีกับบ้านที่ไม่มีสายล่อฟ้า
เมื่อรู้แล้วว่าต้องใช้ Type 2 เป็นหลัก คำถามต่อมาคือ kV กี่ตัว และ In เท่าไหร่ถึงพอ ไม่โอเวอร์สเปก และยังคุ้มค่าในระยะยาว ลองไล่ตาม แดด-ฟ้า-โหลด ทีละจังหวะ
แดด — ระบบโซล่าเซลล์เพิ่มความเสี่ยง surge ฝั่ง AC ยังไง
บ้านที่มีโซล่าเซลล์ต่ออินเวอร์เตอร์เข้าระบบ AC มีจุดเสี่ยงเพิ่มขึ้นชัดเจน เพราะอินเวอร์เตอร์เป็นอุปกรณ์ที่มีวงจรอิเล็กทรอนิกส์ละเอียดอ่อนและราคาสูง ถ้าระบบโซล่าต่ออยู่กับสาย AC บ้าน surge ที่วิ่งเข้ามาตามสายเมนจะถึงอินเวอร์เตอร์ก่อนที่จะกระจายไปอุปกรณ์อื่น
หลายเคสที่เจอ คืออินเวอร์เตอร์พังหลังพายุ ทั้งที่ฟ้าไม่ได้ผ่าตรงบ้าน แค่ผ่าใกล้เสาไฟในซอยก็พอแล้ว การมี SPD Type 2 ฝั่ง AC ที่ตู้ DB จึงสำคัญกว่าบ้านที่ไม่มีโซล่าเซลล์ เพราะของที่เสียหายแพงกว่าและซ่อมยากกว่ามาก
ตู้ควบคุมไฟสำหรับไมโครอินเวอร์เตอร์ มีเบรกเกอร์ AC และกันฟ้า AC ในตัว — ครบชุดสำหรับบ้านมีโซล่าเซลล์ตามที่บทความแนะนำติดตั้งที่ตู้ DB
ดูสินค้าฟ้า — ค่า kV และ In ที่พอดีสำหรับบ้านทั่วไป
ตัวเลข kV ที่โฆษณาบนกล่อง SPD ส่วนใหญ่หมายถึง Up (Voltage Protection Level) คือแรงดันสูงสุดที่ผ่านไปยังอุปกรณ์ได้หลัง SPD ทำงาน ยิ่งต่ำยิ่งป้องกันได้ดี
ค่าที่ต้องเช็กสำหรับบ้านในไทย:
- Uc ≥ 275V — ระบบ AC บ้านในไทยใช้ 230V การมี Uc ต่ำกว่า 275V อาจทำให้ SPD ทำงานผิดปกติจากแรงดันปกติในสายได้
- Up ≤ 1.5 kV — มาตรฐานที่อุปกรณ์ไฟฟ้าทั่วไปรับได้ ถ้า Up สูงกว่านี้อุปกรณ์ก็ยังเสียหายได้แม้ SPD ทำงาน
- In ≥ 20kA — สำหรับบ้านทั่วไปไม่มีสายล่อฟ้า In 20kA เพียงพอ ถ้าอยู่พื้นที่ฟ้าผ่าบ่อยหรือมีโซล่าเซลล์ เลือก 40kA ไว้ก่อนคุ้มกว่า
CCS SPD 10KA-40KA ทนแรงดัน 240V ระบุชัดเจน rating 5 — ป้องกันไฟกระชากสำหรับไฟบ้าน AC ตรงกับเงื่อนไขบ้านไม่มีสายล่อฟ้า
ดูสินค้าLUMIRA SPD AC 2P ราคาเข้าถึงได้ (320 บาท) — ครอบคลุมระบบ AC บ้านทั่วไป เหมาะสำหรับผู้อ่านที่ต้องการตัวเลือกราคากลาง
ดูสินค้าโหลด — จำนวนและประเภทอุปกรณ์ในบ้านกำหนดว่าต้องเสริม Type 3 ไหม
ถ้าบ้านมีแค่ทีวีกับเราเตอร์ Type 2 ตัวเดียวที่ตู้ DB ก็เพียงพอ ไม่ต้องลงทุนเพิ่ม แต่ถ้าบ้านมีอุปกรณ์ sensitive หลายจุด เช่น อินเวอร์เตอร์โซล่าเซลล์ NAS เก็บข้อมูล ชุดโฮมเธียเตอร์ราคาสูง ก็ควรเสริม Type 3 ที่จุดนั้นๆ ด้วย
นี่คือจุดที่ แดด-ฟ้า-โหลด ช่วยตัดสินใจได้ชัด ถ้าโหลดน้อยและไม่มีโซล่า ลงทุนแค่ Type 2 คุณภาพดีตัวเดียว ถ้าโหลด sensitive หลายจุดและมีโซล่าด้วย ให้คิดถึง Type 3 เสริมที่อินเวอร์เตอร์เป็นจุดแรก
ชุดกล่องเบรกเกอร์ 1-5KW มีการป้องกันไฟกระชาก AC และ DC สำหรับออนกริดอินเวอร์เตอร์ — ครบเซ็ตสำหรับระบบโซล่าเซลล์บ้านตามที่บทความแนะนำ
ดูสินค้าของถูกกับของแพง SPD ต่างกันตรงไหนที่หน้างานจริง
ตลาดออนไลน์มี SPD ราคาตั้งแต่หลักร้อยถึงหลักพัน บางตัวสเปกบนกล่องดูเหมือนกัน แต่ผลตอนฟ้าผ่าจริงต่างกันมาก รู้จุดที่ต้องดูก็กรองได้ก่อนจ่ายเงิน
ดูอะไรบนตัว SPD ก่อนซื้อ ไม่ใช่แค่ราคา
SPD ราคาถูกที่สุดบน marketplace ส่วนใหญ่ไม่ระบุมาตรฐานทดสอบ ไม่มีค่า Up ชัดเจน และไม่มีไฟแสดงสถานะว่า MOV ยังทำงานอยู่หรือเสียแล้ว ซื้อมาติดไว้แต่ไม่รู้ว่าของยังดีหรือเปล่า ก็ไม่ต่างจากไม่ได้ติด
เช็กจุดเหล่านี้ก่อนกดสั่ง:
- มาตรฐาน IEC 61643-11 หรือ EN 61643-11 — ระบุบนกล่องหรือ datasheet ถ้าไม่มีเลขมาตรฐานนี้ให้ข้ามไป
- ค่า Up ≤ 1.5 kV — ต้องระบุชัดในสเปก ไม่ใช่แค่เขียน "กันฟ้าผ่าได้" บนกล่อง
- Status indicator — ไฟแสดงว่า SPD ยังทำงานอยู่หรือ MOV หมดอายุแล้ว สำคัญมากเพราะ SPD ที่โดน surge ใหญ่อาจเสียหายโดยไม่มีสัญญาณภายนอก
- Thermal disconnect — วงจรตัดความร้อนในตัว ป้องกันไม่ให้ MOV ที่เสียหายแล้วเกิดความร้อนสะสมและไฟไหม้
CT Electric CSPD เป็น SPD AC ป้องกันฟ้าผ่าและไฟกระชาก ระบุชัดว่าป้องกันอินเวอร์เตอร์เสียหาย — ตรงกับกรณีบ้านมีโซล่าเซลล์ที่บทความเตือน
ดูสินค้าLW SPD AC 2P ราคาประหยัด (98 บาท) 20kA ระบุชัดเจน — ตัวเลือกของถูกสำหรับบ้านพื้นฐานที่ต้องการป้องกันฟ้าผ่า AC
ดูสินค้าข้อควรระวังเรื่องการติดตั้ง งานไหนต้องเรียกช่าง

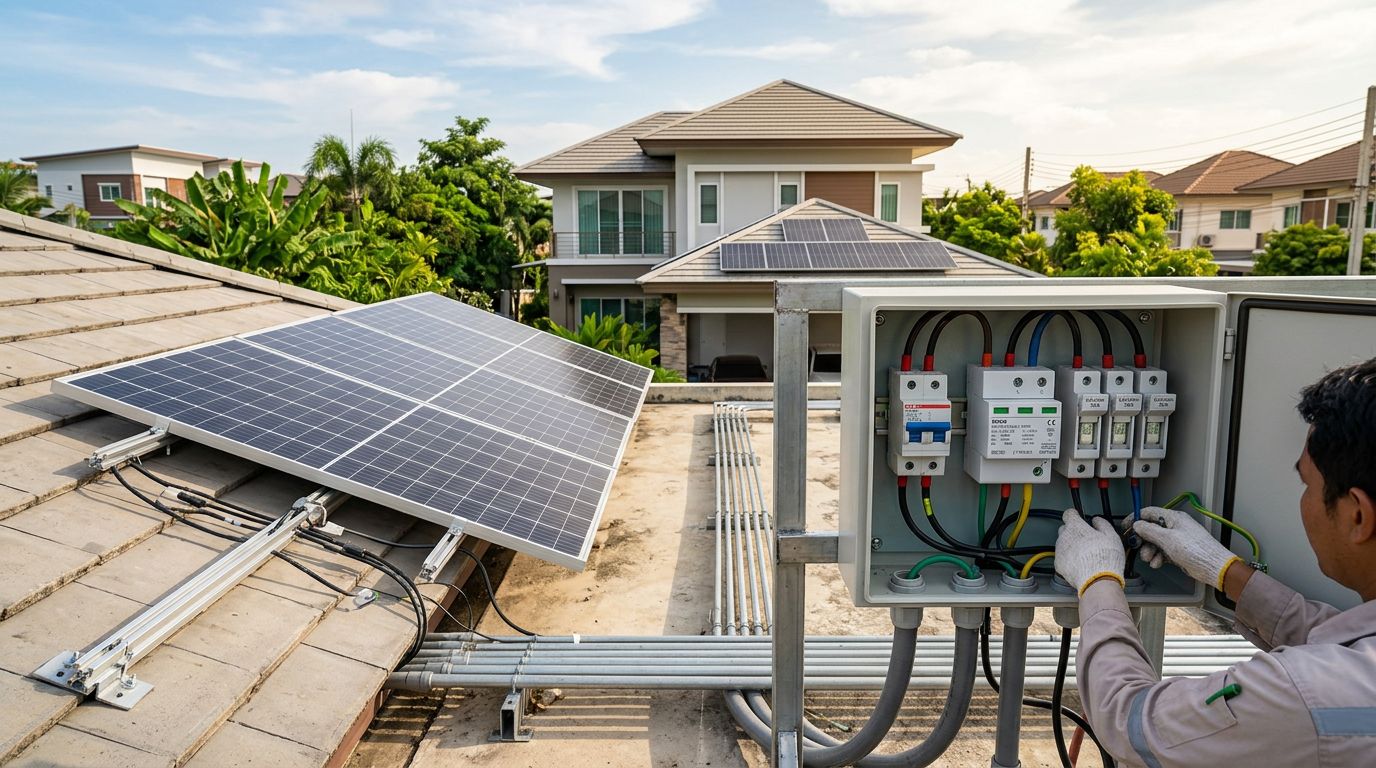

การติดตั้ง SPD ที่ตู้ MDB หรือตู้ DB เป็นงานไฟฟ้าแรงดันต่ำที่ ต้องให้ช่างไฟที่มีใบอนุญาตทำเท่านั้น ไม่ใช่งาน DIY เพราะต้องหยุดจ่ายไฟที่เมนก่อนเข้าทำงาน และการต่อสายผิดจุดทำให้ SPD ไม่ทำงานเลย หรือแย่กว่านั้นคืออันตรายต่อระบบไฟทั้งบ้าน
SPD ที่ตู้ DB ต้องต่อสายเฟส นิวทรัล และสายดินให้ถูกต้องตามที่ระบุในคู่มือ ถ้าสายดินไม่ดีหรือต่อผิด พลังงาน surge จะไม่มีทางระบายออกได้ ทำให้ SPD ไม่ทำงานตามที่ออกแบบไว้ ซื้อของดีมาแต่ติดผิดก็เสียเงินเปล่า — เรียกช่างไฟที่มีใบอนุญาตมาติดตั้งจบในครั้งเดียวคุ้มกว่า
