ทำไม MC4 หลวมถึงทำให้ไฟตกโดยไม่รู้ตัว
ข้อต่อ MC4 ที่ดูล็อกอยู่ดีๆ จากภายนอกอาจซ่อนปัญหาไว้ข้างใน — เข้าใจกลไกนี้ก่อนจะทำให้วัดได้ตรงจุดและแก้ได้ขาด
ความต้านทานหน้าสัมผัสคืออะไร และทำไมถึงสำคัญในวงจร DC
วงจร DC จากแผงโซล่าเซลล์ไม่ได้ไหลผ่านแค่สาย — มันไหลผ่านหน้าสัมผัสทองแดงที่จุดต่อทุกจุดด้วย ถ้าหน้าสัมผัสไม่สะอาด ไม่แน่น หรือ pin ไม่กินเต็ม ความต้านทานที่จุดนั้นจะเพิ่มขึ้น
ตาม Ohm's Law ความต้านทานที่เพิ่มขึ้นในวงจรกระแสสูงทำให้เกิด voltage drop ข้ามหน้าสัมผัสนั้นโดยตรง ยิ่งแผงใหญ่ กระแสยิ่งสูง ยิ่งตกมาก แผง 400-500 วัตต์ ที่ดึงกระแสได้ถึง 10-12 แอมแปร์ — ความต้านทานแค่ 0.1 โอห์ม ที่หน้าสัมผัสก็กินแรงดันไปได้ 1-1.2 โวลต์ ต่อจุดต่อแล้ว ถ้ามีหลายจุดในวงจรเดียวกัน ตัวเลขบวกกันไม่หยุด
ที่น่ากลัวกว่าคือพลังงานที่หายไปไม่ได้หายเปล่า — มันกลายเป็นความร้อนที่ตัว MC4 เงียบๆ ทุกวัน ระยะยาวคือเปลือก housing เริ่มเปลี่ยนสี pin ออกซิไดซ์เร็วขึ้น และในกรณีเลวร้ายคืออาร์ก DC ซึ่งไม่ดับเองแบบ AC
สาเหตุที่ MC4 หลวมโดยไม่รู้ตัว — crimping ผิด, ออกซิไดซ์, ของถูกสเปกหลวม
สาเหตุหลักที่เจอบ่อยมีสามทาง และทุกทางให้ผลเหมือนกันคือความต้านทานสูงขึ้น:
- Crimping ไม่แน่น — pin ไม่กินสายทองแดงเต็มหน้าสัมผัส บางทีใช้คีมปากนกแก้วหรือคีมอเนกประสงค์แทนคีม crimping MC4 จริง ดูจากภายนอกเหมือนทำเสร็จแล้ว แต่แรงดึงเบาๆ ก็ถอนสายออกได้
- ออกซิไดซ์จากความชื้น — ระบบที่ติดกลางแจ้งโดนฝนโดยตรง น้ำซึมเข้า housing ทีละนิดทุกฤดูฝน ทองแดงที่หน้าสัมผัสเริ่มมีฟิล์มออกไซด์ซึ่งนำไฟได้แย่ลงเรื่อยๆ
- MC4 ราคาถูกที่ pin ขนาดไม่ตรงมาตรฐาน IEC 62852 — housing บิดง่าย lock mechanism หลวม pin ขนาดเล็กกว่าสเปก หน้าสัมผัสน้อยกว่าที่ควร ของพวกนี้ดูเหมือน MC4 ทุกอย่างแต่ทนภาระกระแสจริงในระยะยาวไม่ได้
ทั้งสามสาเหตุนี้ไม่มีสัญญาณเตือนจากภายนอก ดูด้วยตาไม่ออก ต้องวัดเท่านั้น
วิธีวัดแรงดันดรอปที่ข้อต่อ MC4 ด้วย multimeter
วัดได้ทันทีโดยไม่ต้องถอดระบบ ใช้แค่ multimeter ตั้ง DC voltage — ขั้นตอนมีไม่กี่จุดแต่ต้องทำตามลำดับ
วัดแรงดันก่อน-หลัง MC4 แต่ละตัว — ค่าที่ควรได้และค่าที่บอกว่ามีปัญหา
วิธีที่ตรงที่สุดคือวัด voltage drop ข้ามหน้าสัมผัส MC4 โดยตรง ตั้ง multimeter เป็น DC mV (หรือ DC V ถ้า meter ไม่มี mV range) แล้ววัดระหว่างขา pin ฝั่งเข้าและขา pin ฝั่งออกของ MC4 ตัวเดียวกัน
ทำตามลำดับนี้:
1. รอแดดดีที่สุดของวัน ช่วง 10.00-14.00 น. — กระแสสูงจะขยายค่า voltage drop ให้เห็นชัด ถ้าวัดตอนเมฆครึ้มได้ค่าน้อยจนอ่านแทบไม่ออก 2. แตะ probe บวกที่ pin ฝั่งเข้า (จากแผง) และ probe ลบที่ pin ฝั่งออก (ไปคอนโทรลชาร์จ) ของ MC4 ตัวเดียวกัน 3. อ่านค่า — MC4 ที่หน้าสัมผัสดีควรได้ ไม่เกิน 10-20 mV ขณะกระแสไหลเต็ม ถ้าได้เกิน 50 mV ขึ้นไปถือว่ามีปัญหาชัดเจน ถ้าได้เกิน 100 mV ต้องแก้ทันที
จดค่าทุกตัวไว้เทียบกัน ตัวที่ดรอปสูงกว่าตัวอื่นในวงจรเดียวกันชัดเจนคือตัวที่ต้องแก้ก่อน
ประแจไข MC4 ยี่ห้อ Link แท้ — เครื่องมือหลักสำหรับถอดและขันข้อต่อ MC4 ให้แน่นตามวิธีที่บทความแนะนำ ไม่ใช่คีมปากนก
ดูสินค้าวัดกระแสและเทียบกับ Isc บนป้ายแผง — อีกวิธีจับว่าระบบดรอป
ถ้ายังไม่มี multimeter ที่วัด mV ได้ละเอียด ใช้ clamp meter วัดกระแส DC ที่สายหลักแทนได้ วิธีนี้เป็น quick check ก่อนลงลึก
หนีบ clamp meter ที่สายบวกจากแผงไปคอนโทรลชาร์จตอนแดดเต็มๆ แล้วดูค่ากระแสจริง เทียบกับ Isc (Short Circuit Current) ที่ระบุบนป้ายแผง ถ้าได้กระแสจริงต่ำกว่า Isc มากกว่า 15-20% ทั้งที่แดดดีและมุมแผงถูกต้อง แสดงว่ามีการสูญเสียในวงจรที่ไม่ควรมี อาจเป็นที่ MC4 หรือที่สายก็ได้ แต่ MC4 คือจุดแรกที่ต้องตรวจ
ประแจขัน MC4 IWISS ชุด A+B — ครอบคลุมการขันหัว MC4 ทั่วไปและ Renogy ตามที่บทความเตือนว่าต้องใช้เครื่องมือจริง
ดูสินค้าอ่านคู่กัน: สายไฟโซล่าเซลล์
แก้ MC4 หลวมให้ถูกวิธี — ไม่ใช่แค่กดซ้ำแล้วหวังว่าจะดีขึ้น
เจอจุดที่ดรอปแล้ว ขั้นตอนแก้ไขมีลำดับที่ต้องทำให้ถูก ไม่งั้นแก้แล้วก็กลับมาเป็นใหม่
ถอด crimping เดิมออก ทำใหม่ให้ถูกต้อง — เครื่องมือและวิธีที่ใช้จริง
กดซ้ำหรือขันให้แน่นขึ้นไม่ได้แก้ปัญหาที่ต้นเหตุ ถ้า crimping ผิดตั้งแต่แรก ต้องตัดสายออกแล้วทำใหม่เท่านั้น
ขั้นตอนที่ต้องทำ:
1. ถอด housing ด้วยประแจ MC4 จริง — ห้ามงัดด้วยไขควงหรือคีมปากนกแก้ว เพราะ lock tab จะหัก housing ใช้ไม่ได้ 2. ตัดปลายสายออก ให้พ้นรอยบี้จาก crimping เดิม ปอกฉนวนออก 8-10 มม. ตามสเปก MC4 ส่วนใหญ่ ไม่ยาวหรือสั้นเกินไป 3. crimping ด้วยคีม MC4 จริง — กด pin ให้แน่นจนได้ยินเสียงคลิก หรือวัดด้วยการดึงสายเบาๆ ถ้าสายหลุดง่ายแสดงว่า crimp ไม่ติด ต้องทำใหม่ 4. ล็อก housing ให้ได้ยินเสียงคลิกล็อก แล้ววัดซ้ำ ด้วย multimeter ยืนยันว่าค่าดรอปลดลงอยู่ในเกณฑ์ก่อนปิดระบบ
คีมย้ำมัลติฟังก์ชั่น IWISS เปลี่ยนหัวได้ — ทำ crimping หางปลา MC4 ใหม่ตามขั้นตอนบทความ รองรับหลายขนาดสาย
ดูสินค้าคีม Crimping ILY ชุด 2546B+30J — ทำ crimping ใหม่ให้หางปลา MC4 ตามขั้นตอนที่บทความระบุ เมื่อวัดพบ voltage drop เกินเกณฑ์
ดูสินค้าเลือก MC4 ให้ถูกมาตรฐาน — สัญญาณของของถูกสเปกหลวมที่ควรหลีกเลี่ยง
ถ้าต้องเปลี่ยน MC4 ใหม่ทั้งตัว มีจุดสังเกตที่ดูได้ก่อนซื้อ MC4 คุณภาพต่ำมักมี housing ที่บิดได้ง่ายด้วยมือเปล่า, pin ขนาดเล็กกว่าปกติ, ไม่มีเครื่องหมาย TÜV / UL / IEC บนตัว housing และราคามักต่ำกว่า 20-30 บาทต่อคู่ อย่างชัดเจน
ประหยัดที่ข้อต่อ MC4 คือการตัดสินใจที่แพงที่สุดในระบบโซล่าเซลล์ ความร้อนที่สะสมทุกวันจากหน้าสัมผัสแย่นำไปสู่การออกซิไดซ์เร็ว housing เปลี่ยนสี และในกรณีเลวร้ายคืออาร์ก DC ที่ไม่ดับเองแบบ AC — งานดับไฟ DC ที่ลุกในสาย PV1-F กลางหลังคาไม่ใช่เรื่องเล็ก
ข้อต่อ MC4 Link CB-1002AS แท้ 100% — สินค้าแทนที่เมื่อหางปลาเสื่อมหรือหน้าสัมผัสออกซิไดซ์ตามที่บทความอธิบาย ขายเยอะ (485 sold)
ดูสินค้าข้อต่อ MC4 1500V 30A หน้าสัมผัสทองแดงเคลือบดีบุก — ทดแทนข้อต่อที่หลวมด้วยตัวใหม่ที่มีคุณภาพ ป้องกันการออกซิไดซ์ในอนาคต
ดูสินค้าจุดที่มักพลาดหลังแก้แล้ว และวิธีป้องกันไม่ให้กลับมาดรอปอีก
แก้ MC4 เสร็จแล้ว ยังมีจุดที่คนมักข้ามไปจนระบบกลับมาดรอปใหม่ภายในไม่กี่เดือน
ตรวจทุก MC4 ในระบบ ไม่ใช่แค่ตัวที่วัดได้ว่าดรอป
ถ้าระบบใช้งานมาหลายปีหรือ MC4 มาจาก batch เดียวกัน โอกาสที่ตัวอื่นจะเริ่มเสื่อมใกล้เคียงกันมีสูง — เหมือนยางรถที่ซื้อมาพร้อมกัน ตัวหนึ่งแตกอีกตัวก็ไม่ห่างกันมาก
วัดทุกจุดต่อในครั้งเดียวตอนที่ขึ้นไปตรวจ อย่าแก้แค่ตัวที่วัดได้แล้วลงมา ทำ log จดค่า voltage drop ของแต่ละจุดไว้พร้อมวันที่ ครั้งหน้าที่ตรวจจะเทียบได้ทันทีว่าตัวไหนเริ่มเสื่อมเร็วผิดปกติ งานนี้ทำปีละครั้งก็เพียงพอสำหรับระบบที่ติดตั้งถูกต้องตั้งแต่แรก

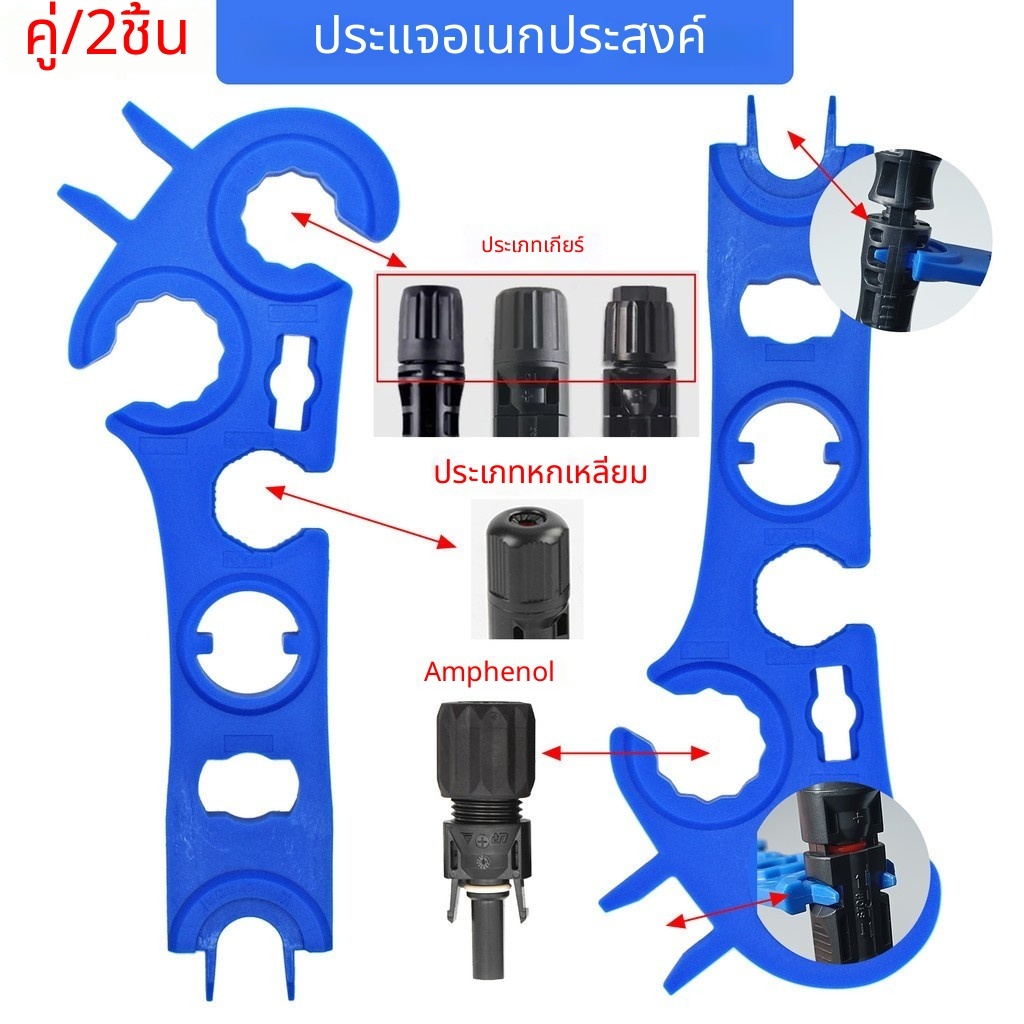

ประแจ Spanner PV หลายฟังก์ชั่น 1000V/1500V — ช่วยถอดและประกอบข้อต่อ MC4 ได้หลายแบบ เมื่อต้องทำ crimping ใหม่
ดูสินค้าซีลกันน้ำและป้องกันออกซิไดซ์หลัง crimping ใหม่
crimping ใหม่เสร็จแล้ว ก่อนล็อก housing ให้ทา dielectric grease บางๆ ที่หน้าสัมผัส pin ก่อน — ไม่ต้องหนา แค่เคลือบให้ทั่ว ช่วยป้องกันความชื้นเข้าและชะลอการออกซิไดซ์ได้ชัดเจน
สำหรับระบบที่โดนฝนโดยตรงหรืออยู่ใกล้ชายฝั่ง ให้พัน self-amalgamating tape รอบ housing หลังล็อกอีกชั้น tape ชนิดนี้ยึดกับตัวเองโดยไม่ต้องใช้กาว กันน้ำได้ดีกว่า electrical tape ธรรมดามาก และถ้าต้องถอดแก้ในอนาคตก็ลอกออกได้ไม่ยาก ต่างจาก self-vulcanizing ที่แกะแล้วยุ่งกว่า
