ทำไมไฟ DC ถึงอันตรายกว่าที่คิด และกันดูดช่วยตรงไหน
ก่อนจะตัดสินว่าจำเป็นหรือไม่ ต้องเข้าใจก่อนว่าอันตรายของไฟ DC ในระบบโซล่าต่างจาก AC ยังไง และ ELCB/RCCB ช่วยได้จริงในส่วนไหนของระบบ
อาร์ก DC ไม่ดับเองแบบ AC — นี่คือหัวใจของเรื่อง
ไฟ AC บ้านเรามีจังหวะ zero-crossing ทุก 50Hz — คือกระแสผ่านศูนย์ 100 ครั้งต่อวินาที ทำให้อาร์กที่เกิดขึ้นดับตัวเองได้ในเสี้ยวของวินาที ไฟ DC ไม่มีจังหวะนั้น กระแสไหลต่อเนื่องไม่มีหยุด เมื่อเกิดอาร์กจึงค้างอยู่และลามต่อ ไม่ดับเอง
ผลคือความเสี่ยงไฟไหม้จากอาร์ก DC สูงกว่า AC มากในแรงดันและกระแสเดียวกัน และถ้ามีกระแสรั่วไหลผ่านร่างกายคน ร่างกายก็ไม่มีโอกาส "หลุด" เองตามจังหวะกระแส นี่คือเหตุผลว่าทำไมอุปกรณ์ป้องกันในระบบ DC ต้องออกแบบมาสำหรับ DC โดยเฉพาะ ไม่ใช่เอา AC มาใช้แทน
ELCB/RCCB DC ตัดวงจรตรงไหน และป้องกันใครได้บ้าง
หลักการทำงานของ ELCB/RCCB ฝั่ง DC คือตรวจจับความต่างของกระแสระหว่างสายบวกและสายลบ ในวงจรปกติกระแสที่ไหลออกจากแหล่งจ่ายกับที่ไหลกลับมาต้องเท่ากัน ถ้าต่างกันเกินค่าที่ตั้งไว้ (เช่น 30mA หรือ 100mA) แปลว่ากระแสส่วนนั้นรั่วออกไปทางอื่น — อาจผ่านร่างกายคน ผ่านฉนวนที่เสื่อม หรือผ่านสายดิน — ตัวเบรกเกอร์จะตัดวงจรทันที
สิ่งที่ต้องเข้าใจให้ชัดคือ ELCB/RCCB ป้องกันกระแสรั่วไหล เท่านั้น ไม่ใช่ป้องกันโอเวอร์โหลดหรือลัดวงจร งานนั้นเป็นของ MCB DC และฟิวส์ DC ซึ่งต้องมีแยกต่างหาก สองชิ้นนี้ทำงานคนละหน้าที่ ไม่แทนกัน
อ่านเพิ่มเติม: เบรกเกอร์ dc ขาด
ระบบโซล่าแบบไหนที่ควรใส่เบรกเกอร์ DC กันดูด
ไม่ใช่ทุกระบบที่ต้องการ ELCB DC เหมือนกัน ขึ้นอยู่กับว่าระบบนั้นมีคนสัมผัสบ่อยแค่ไหน และแผงอยู่ในสภาพแวดล้อมแบบไหน
ระบบที่ต้องมี — ไม่ควรละเว้น
ยิ่งระบบมีโอกาสให้คนสัมผัสสายหรืออุปกรณ์ขณะทำงาน ยิ่งจำเป็นต้องมี เบรกเกอร์ DC กันดูด กรณีที่ไม่ควรข้ามมีดังนี้
- ระบบที่มีคนเข้าใกล้แผงบ่อย เช่น เกษตรกรที่ล้างแผงเองทุกเดือน หรือระบบที่ติดตั้งในระดับที่เอื้อมถึงได้
- ระบบที่แผงโดนฝนโดยตรงและพื้นที่ชื้น เพราะน้ำเป็นตัวนำที่เพิ่มโอกาสกระแสรั่วไหลผ่านฉนวนที่เสื่อม
- ระบบที่ต่อสายดินแล้ว และต้องการให้ ELCB ทำงานได้จริง — ถ้าสายดินพร้อม ELCB ก็ตัดวงจรได้ทันทีที่มีกระแสรั่ว
- ระบบที่มีแบตเตอรี่ เพราะแบตเป็นแหล่งจ่ายกระแสตลอดเวลาแม้ไม่มีแดด ความเสี่ยงไม่ได้หายไปตอนกลางคืน
ระบบที่เข้าข่ายหลายข้อข้างบนพร้อมกัน ยิ่งต้องลงทุนกับ ELCB DC ก่อนอื่น เพราะต้นทุนเบรกเกอร์ถูกกว่าค่ารักษาพยาบาลหลายเท่า
ระบบที่ ELCB DC อาจไม่ใช่ลำดับแรกที่ต้องลงทุน
ระบบปั๊มน้ำโซล่าที่ต่อตรงจากแผงเข้าปั๊มโดยไม่มีแบต และติดตั้งในพื้นที่ที่ไม่มีคนเข้าใกล้ขณะทำงาน — ความเสี่ยงกระแสรั่วไหลผ่านคนต่ำกว่ามาก ลำดับความสำคัญในกรณีนี้มักเป็น MCB DC และฟิวส์ DC ก่อน เพื่อป้องกันลัดวงจรและโอเวอร์โหลด
แต่ "ไม่ใช่ลำดับแรก" ไม่ได้แปลว่าไม่ต้องการเลย ถ้าระบบนั้นมีคนเข้าไปซ่อมหรือปรับตั้งเป็นระยะ ยังควรมี ELCB DC อยู่ในแผนระยะยาว
อ่านคู่กัน: ป้องกันไฟกระชาก โซล่าเซลล์
เลือกเบรกเกอร์ DC กันดูดยังไงไม่ให้ทริปโดยไม่มีเหตุ
นี่คือจุดที่คนส่วนใหญ่พลาด — เลือก sensitivity ละเอียดเกินไป หรือซื้อ RCCB ที่ออกแบบมาสำหรับ AC มาใช้กับ DC แล้วแปลกใจที่ทริปทุกวัน
ค่า sensitivity (mA) ที่เหมาะกับระบบโซล่า DC
แผงโซล่าเซลล์มีกระแสรั่วไหลตามธรรมชาติที่เรียกว่า capacitive leakage current เกิดจากความจุระหว่างเซลล์กับกรอบโลหะของแผง ค่านี้จะสูงขึ้นเมื่อแผงเปียกชื้นหรือหลังฝนตก และยิ่งระบบมีแผงจำนวนมาก ค่า leakage รวมก็ยิ่งสูงตาม
ปัญหาคือ ELCB ที่ใช้กับระบบ AC บ้านมักตั้ง sensitivity ที่ 30mA ซึ่งละเอียดมากพอสำหรับป้องกันไฟดูดคน แต่ถ้าเอาค่านี้มาใช้กับระบบโซล่า DC ที่มี leakage current รวมอยู่แล้ว 20-30mA ขึ้นไป มันจะทริปทุกครั้งที่ฝนตกหรือแดดออกหลังฝน โดยไม่มีไฟรั่วจริง
วิธีเลือก sensitivity ที่ถูกต้อง:
- เปิด datasheet แผงดูค่า leakage current หรือ insulation resistance ของแต่ละแผง
- คูณด้วยจำนวนแผงทั้งหมดในระบบ เพื่อได้ค่า leakage รวม
- เลือก ELCB ที่มี sensitivity สูงกว่าค่า leakage รวม อย่างน้อย 2-3 เท่า เช่น 100mA สำหรับระบบขนาดกลาง หรือ 300mA สำหรับระบบแผงขนาดใหญ่
ค่า sensitivity ที่สูงขึ้นยังป้องกันไฟดูดได้ เพราะกระแสที่อันตรายถึงชีวิตอยู่ที่ 100mA ขึ้นไป การตั้ง 100mA จึงยังป้องกันได้จริงในระดับที่ไม่ทริปบ่อยโดยไม่จำเป็น
Suntree SL7N-63 MCB 800V ระบุ "สำหรับโซล่าเซลล์" มีตัวเลือก 16A-63A — ช่วยให้ผู้อ่านเลือก sensitivity ตามค่า leakage current ของแผงตามที่บทความสอน
ดูสินค้าELCB DC vs RCCB AC — ซื้อผิดชนิดแล้วทริปทุกวัน
RCCB ที่ออกแบบสำหรับ AC ทำงานโดยอาศัยการเปลี่ยนแปลงของกระแสสลับ วงจรตรวจจับภายในออกแบบมาสำหรับสัญญาณ AC โดยเฉพาะ เมื่อเอามาใช้ใน circuit DC กระแสที่ไหลต่อเนื่องและไม่สลับทิศทางอาจทำให้วงจรตรวจจับทำงานผิดพลาด — บางตัวทริปเองโดยไม่มีกระแสรั่ว บางตัวไม่ทริปแม้มีกระแสรั่วจริง ซึ่งอันตรายกว่า
สิ่งที่ต้องดูในสเปกก่อนซื้อทุกครั้งคือต้องระบุชัดเจนว่า "rated for DC" หรือ "for PV application" ไม่ใช่แค่ระบุแรงดัน DC ที่ทนได้ เพราะตัวเลขแรงดันกับการออกแบบวงจรตรวจจับเป็นคนละเรื่องกัน
เบรกเกอร์ DC 1000V ขนาด 80A/125A ระบุชัดว่า "สำหรับระบบโซล่าเซลล์" — ตรงกับประเภทที่บทความแนะนำให้เลือก ราคาประหยัด (260 บาท) เหมาะสำหรับระบบขนาดกลาง
ดูสินค้าตำแหน่งติดตั้งในระบบโซล่า — ใส่ตรงไหนถึงได้ผล
ELCB DC ต้องอยู่ ฝั่ง DC ของระบบ ระหว่างแผงกับชาร์จเจอร์หรืออินเวอร์เตอร์ DC ตำแหน่งนี้ทำให้ครอบคลุมสายที่มีโอกาสรั่วไหลสูงสุด คือสายจากแผงที่โดนแดดและฝนตลอดเวลา
สิ่งที่ต้องมีก่อน ELCB จึงจะทำงานได้จริง:
- สายดิน DC ที่ต่อครบวงจร — ELCB ตรวจจับกระแสที่หายออกไปทางดิน ถ้าไม่มีสายดิน กระแสรั่วก็ไม่มีทางไหลกลับมาให้ตรวจจับได้
- กราวด์ร็อดที่ตอกลงดินถูกต้อง — ไม่ใช่แค่ต่อสายเข้ากับโครงสร้างอาคาร แต่ต้องมีอิเล็กโทรดที่ฝังลงดินจริง
แท่งกราวด์ทองแดง 1.8 ม. — ตรงกับขั้นตอนที่ 2 ของบทความ "เช็กว่าระบบมีสายดิน DC ครบวงจร ถ้ายังไม่มี ทำสายดินก่อน ELCB ถึงจะทำงานได้จริง"
ดูสินค้าถ้าระบบยังไม่มีสายดิน DC เลย ทำสายดินให้เสร็จก่อน แล้วค่อยลงทุนกับ ELCB DC — ลำดับนี้สำคัญมาก
สิ่งที่ต้องมีก่อน ELCB DC จึงจะทำงานได้จริง
ELCB DC ไม่ใช่อุปกรณ์ที่เสียบแล้วจบ มีเงื่อนไขพื้นฐานที่ระบบต้องมีก่อน มิฉะนั้นซื้อมาก็ทำงานได้ไม่เต็มประสิทธิภาพหรือทริปผิดพลาดตลอด
สายดิน DC ที่ถูกต้อง — ขาดนี้ ELCB ไม่มีความหมาย
ELCB ทำงานโดยเปรียบเทียบกระแสขาเข้ากับขาออก ถ้ากระแสรั่วออกไปทางดิน มันจะ "หาย" จากวงจร ทำให้ค่าต่างกัน และ ELCB ตัด แต่ถ้าไม่มีสายดิน กระแสที่รั่วออกไปก็ไม่มีเส้นทางกลับ ELCB จึงไม่เห็นความต่าง และไม่ตัดวงจร
ระบบโซล่าที่ติดตั้งเองหลายชุด โดยเฉพาะชุดเล็กออฟกริดหรือชุดนอนนา ไม่มีสายดิน DC เลย ซึ่งหมายความว่า ELCB ที่ซื้อมาแพงแค่ไหนก็ไม่ได้ป้องกันอะไรจริง ต้องแก้สายดินก่อนเสมอ
แท่งกราวด์ทองแดง 2.4 ม. ยาวกว่า — ทางเลือกสำหรับระบบที่ต้องการสายดินลึกมากขึ้น ตามขั้นตอนที่ 2 ของบทความ "ทำสายดินก่อน ELCB ถึงจะทำงานได้จริง"
ดูสินค้าMCB DC และฟิวส์ยังต้องมีอยู่ — ELCB ไม่ได้แทนกัน
ความเข้าใจผิดที่พบบ่อยคือคิดว่าใส่ ELCB DC แล้วไม่ต้องมีเบรกเกอร์ตัวอื่น จริงๆ แล้ว ELCB ตัดได้เฉพาะกระแสรั่วไหล ถ้าเกิดลัดวงจรหรือโหลดดึงกระแสเกิน ELCB จะไม่ตัด เพราะกระแสยังไหลครบวงจรอยู่ ไม่ได้รั่วออกไปทางดิน
ระบบที่ป้องกันครบต้องมีสามชั้น:
- ฟิวส์ DC หรือ MCB DC — ป้องกันโอเวอร์โหลดและลัดวงจร ตัดเมื่อกระแสเกินพิกัด
- ELCB DC — ป้องกันกระแสรั่วไหล ตัดเมื่อกระแสหายออกนอกวงจร
- SPD (Surge Protective Device) — ป้องกันไฟกระชากจากฟ้าผ่า ซึ่งทำลายทั้งอุปกรณ์และฉนวนสายในครั้งเดียว
MCB DC 2P 550V ขนาด 16A-63A ราคาต่ำ (88 บาท) — ให้ตัวเลือกหลากหลายสำหรับระบบขนาดเล็กถึงกลาง ตรงกับเกณฑ์ "rated for DC" ที่บทความเตือน

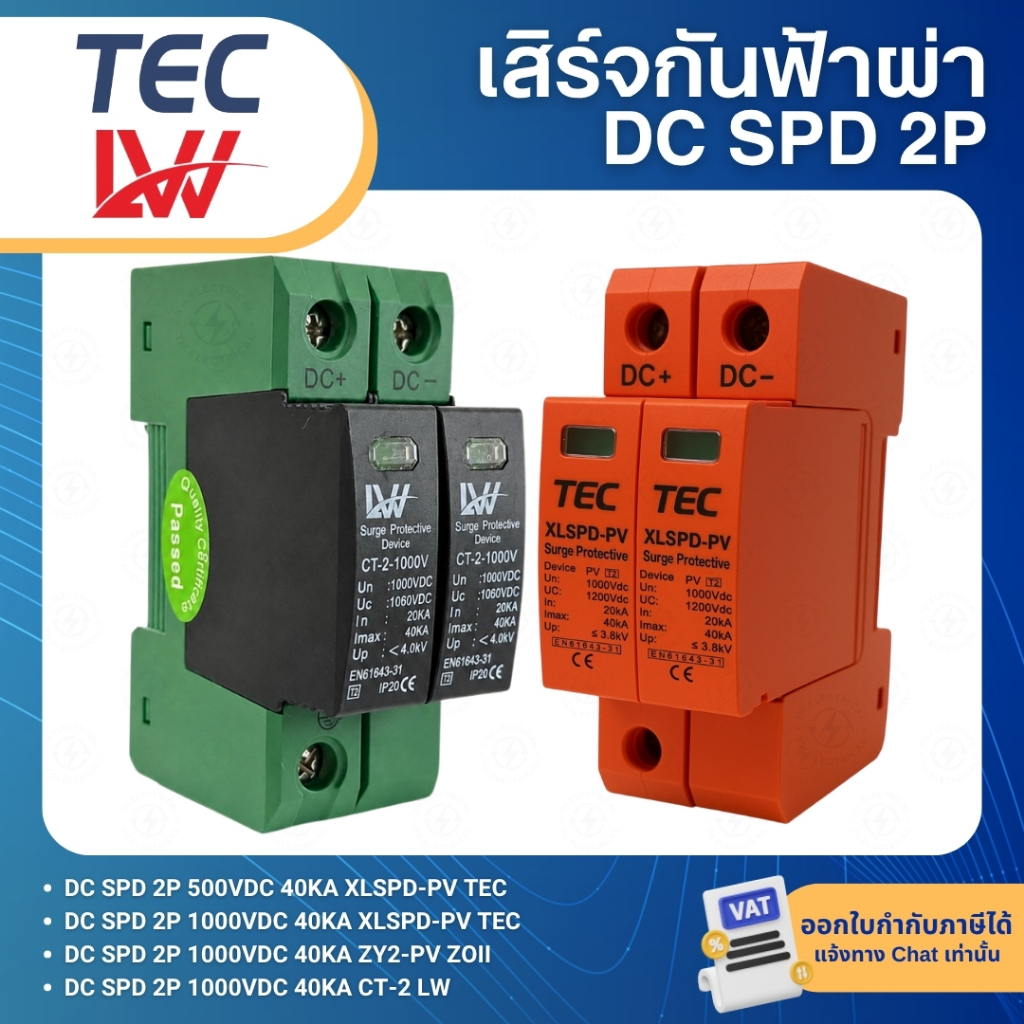

ดูสินค้าTEC XLSPD-PV LW DC SPD 1000VDC 40KA — อุปกรณ์ป้องกันไฟกระชาก/ฟ้าผ่า ที่ต้องติดตั้งควบคู่กับเบรกเกอร์ DC เพื่อให้ระบบป้องกันสมบูรณ์ตามที่บทความเตือน
ดูสินค้าสามชั้นนี้ทำงานร่วมกัน ขาดชั้นใดชั้นหนึ่ง ระบบก็ยังมีช่องโหว่อยู่ งานไฟ DC ที่ต้องขึ้นหลังคาหรือต่อเข้าตู้คอนโทรล ถ้าไม่มั่นใจขั้นตอนใดขั้นตอนหนึ่ง เรียกช่างไฟที่มีใบอนุญาตดีกว่าเสี่ยงเอง เพราะอาร์ก DC ที่เกิดขึ้นระหว่างต่อสายไม่ดับเองตามที่อธิบายไว้ตั้งแต่ต้น
